Допуски расположения и суммарные допуски. Зависимые и независимые допуски. Обозначение допусков на чертеже.

Для обеспечения требуемой точности помимо допусков на размеры на деталях указывают допуски формы и расположения. Допуск формы – это наибольшее допускаемое значение отклонения формы поверхности от эталонной геометрической формы. Допуски расположения – это наибольшее допустимое значение отклонения расположения поверхности относительно оси, плоскости или какой либо другой поверхности. Также на деталях указывают суммарные допуски, которые отображают суммарное допустимое отклонение от формы и расположения поверхности (биение). В данной статье подробно описаны допуски расположения и суммарные допуски. Допуски формы подробно описаны в другой статье.

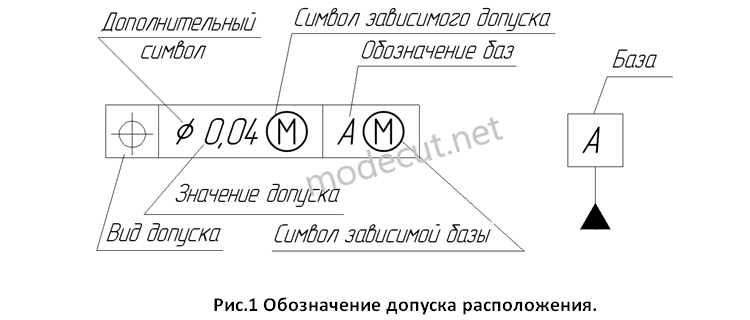

Обозначаются допуски формы и расположения в рамке, разделенной на несколько ячеек. В первой ячейке указывается вид допуска, а во второй цифровое значение допуска. В третьей и последующих ячейках указывается буквенное обозначение баз относительно, которых и задан допуск расположения. Дополнительный символ во второй ячейке ставиться только у допусков, которые назначаются в радиусном или диаметральном выражениях. Символы “Ø” и “R” ставятся на допусках соосности и позиционных допусках. Символы “T” и “T/2” указываются на допусках пересечения осей и симметричности (Т - в диаметральном выражении, Т/2 в радиусном). Обозначение допусков регламентируется по ГОСТ 2.308-2011.

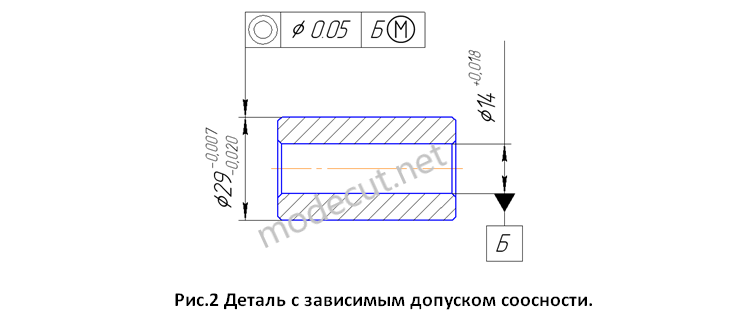

Если во второй или последующих ячейках стоит символ в виде буквы “М” в окружности, то это означает, что допуск расположения является зависимым. Если такого символа нет ни в одной из ячеек, то допуск является независимым и его цифровое значение постоянно. У зависимого допуска, числовое значение изменяется и зависит от точности размеров рассматриваемых поверхностей или от точности размеров базовых поверхностей. Рассмотрим зависимый допуск на конкретном примере. На рисунке 2 изображена втулка на наружной поверхности, которой стоит зависимый допуск несоосности относительно базового отверстия Б.

При изготовлении базового отверстия в нижнем предельном размере Ø14,00 отклонение допуска соосности будет равно 0,05. При изготовлении отверстия в размер Ø14,01 допустимое отклонение соосности будет равно 0,06 (0,05+0,01(от нижнего предельного размера Ø14)). При изготовлении отверстия в верхнем предельном размере Ø14,018 допустимое отклонение соосности будет равно 0,068 (0,05+0,018). Более подробно о зависимых допусках можно узнать из стандарта ГОСТ 50056-92.

Далее рассмотрим все существующие виды допусков расположения и суммарных допусков более подробно и приведем примеры их обозначения в чертежах. К допускам расположения относятся: допуск параллельности; допуск перпендикулярности; допуск наклона; допуск симметричности; допуск соосности; позиционный допуск; допуск пересечения осей.

Допуск параллельности показывает допустимые отклонения от параллельности поверхности относительно базовой поверхности, отверстия или оси. Пример. Не параллельность поверхности относительно базовой поверхности А не более 0,05мм (см. рис.3). Допуск перпендикулярности показывает допустимые отклонения от перпендикулярности поверхности относительно базовой поверхности, отверстия или оси. Пример. Неперпендикулярность поверхности не более 0,02мм относительно базовой поверхности А (см. рис.3).
