Как расшифровать маркировку абразивного круга?



      На абразивных кругах нанесены следующие обозначения: тип круга и его геометрические параметры, максимальная допустимая окружная скорость круга и его маркировка.

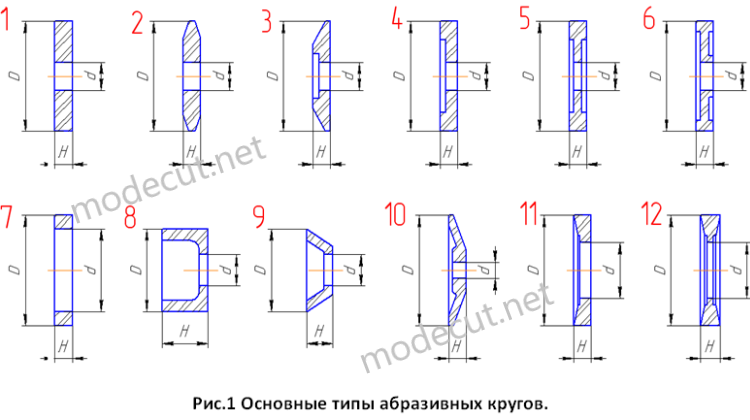

      Тип круга и его общие размеры обозначаются следующим образом: сначала идет буквенная или цифровая маркировка типа круга, затем его габаритные размеры D x H х d, где D – наружный диаметр круга (мм), H – высота круга (мм), d – диаметр посадочного отверстия (мм). Например, 1х200х40х32 (ГОСТ 2424-83) или ПП 200х40х32 (ГОСТ 2424-72), где 1 (ПП) – тип круга (прямого профиля); 200мм – наружный диаметр круга; 40мм – высота круга; 32мм – диаметр посадочного отверстия круга. Буквенное обозначение типа круга, является старым обозначением по ГОСТ 2424-72. На рисунке 1 изображены, основные типы абразивных кругов.

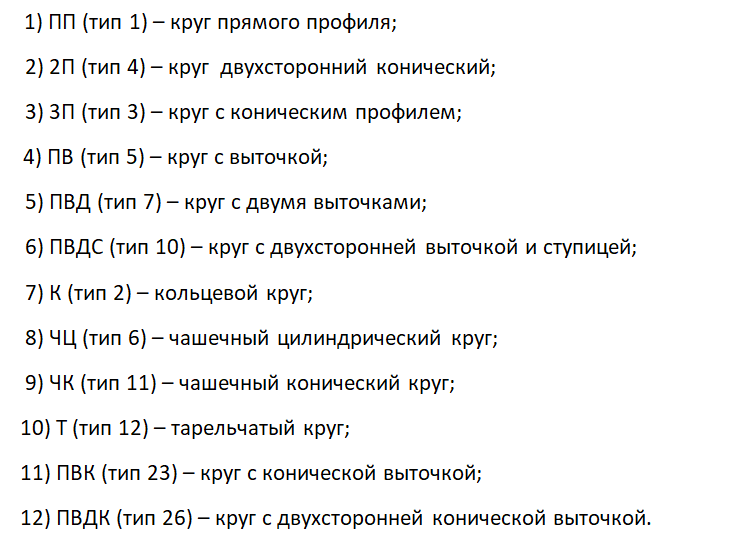

      Условное обозначение форм кругов, показанных на рисунке 1 следующее:

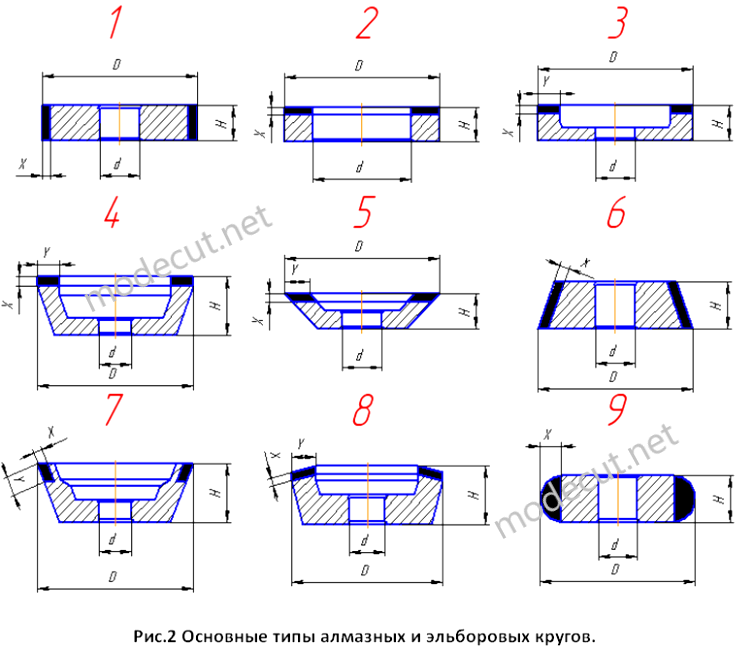

      В скобках дано новое обозначение типа круга по ГОСТ 2424-83. Остальные типы абразивных кругов даны в ГОСТ 2424-83. Алмазные и эльборовые круги обозначаются в зависимости от формы корпуса и формы расположения режущего слоя, а также модификации корпуса. Основные типы кругов показаны на рисунке 2.
