Чем отличается трубная резьба от дюймовой резьбы?

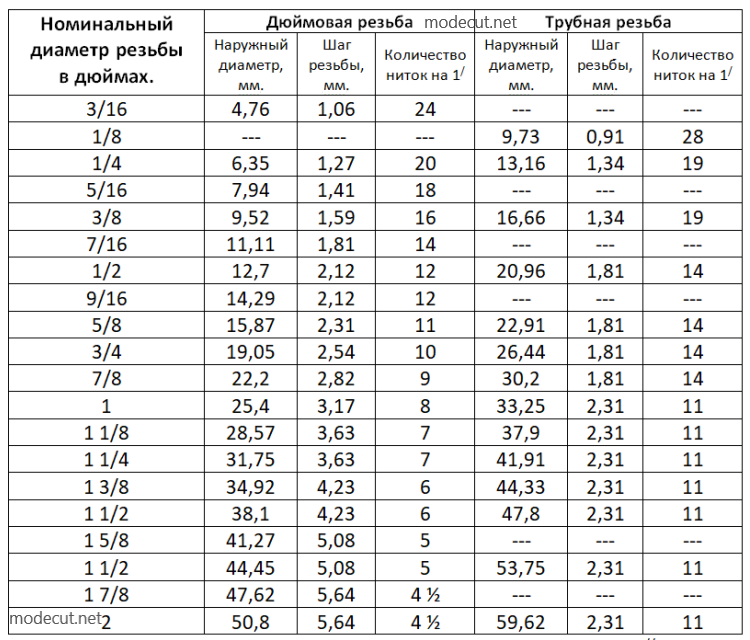

На первый взгляд трубная цилиндрическая и дюймовая резьба, не должны иметь между собой каких либо различий. Номинальные диаметры этих резьб измеряются в дюймах, шаг резьбы характеризуется числом ниток на один дюйм резьбы и общий угол профиля тоже является одинаковым (α=55⁰). Однако если перевести типоразмеры этих резьб в миллиметры и сравнить их между собой, то можно увидеть значительную разницу между ними. Ниже в таблице представлены типоразмеры дюймовой резьбы (стандарт BSW) и трубной цилиндрической резьбы (ГОСТ 6357-81). Данную таблицу можно скачать, нажав на ссылку.

Из таблицы видно, что у резьб одного типоразмера, (например 1^//) сильно отличаются размеры наружных диаметров. Причем, у дюймовой резьбы номинальным диаметром 1 дюйм наружный диаметр равен d=25,4мм, что вполне логично (1^//=25,4мм), а у трубной цилиндрической резьбы номинальным диаметром 1 дюйм наружный диаметр, почему то равен d=33,25мм. Также следует отметить, что дюймовая и трубная резьба одного типоразмера имеет разный шаг (количество ниток на 1 дюйм). Возникает закономерный вопрос, почему у трубной цилиндрической резьбы размеры наружных диаметров увеличены и не соответствуют своим заданным типоразмерам.

Дело в том, что от старой дюймовой системы измерения нам осталось обозначение водогазопроводных труб и соответственно резьб, которые нарезаются на них. Существует такое понятие “трубный дюйм” (не является научным), которое часто используется в практике. Трубный дюйм – это наружный диаметр трубы, у которой диаметр отверстия примерно равен одному обыкновенному дюйму (1^//=25,4мм). Так как при прокатке трубу изготавливают определенным наружным диаметром, но с разной толщиной стенок, то для обозначения трубы используется понятие “условный проход”, то есть примерный внутренний диаметр трубы, которому соответствует определённый наружный диаметр. Условный проход трубы обозначается на чертеже буквами “Dn” (или “Dy” – старое обозначение). Например, труба с условным проходом 25мм (примерно 1 дюйм) по ГОСТ 3262-75 имеет наружный диаметр 33,5мм, и три типа исполнения: облегченная (толщина стенки 2,8мм); обыкновенная (толщина стенки 3,2мм); усиленная (толщина стенки 4мм). Хоть внутренний диаметр этих труб отличается на 2,4мм, но по ГОСТ 3262-75 они все имеют условный проход 25мм. Теперь если у трубы взять диаметр отверстия равным 1^//=25,4мм и сложить его с наибольшей толщиной стенок (4мм), то получим:

значение наружного диаметра (d_нар=33,4≈33,5мм (ГОСТ 3265-75)), которое практически совпадает со стандартным значением. Наружный диаметр трубной цилиндрической резьбы 1^// по ГОСТ 6357-81 имеет немного меньшее значение d=33,25мм, что является вполне логичным, так как и у метрической резьбы, фактический наружный диаметр резьбы немного меньше его номинального значения. Поэтому, величина номинального диаметра трубной цилиндрической резьбы не является наружным диаметром резьбы, как у дюймовой резьбы, а обозначает условное число, характеризующее проходной внутренний диаметр стандартной трубы.

Стоит отметить, трубная резьба широко используется и в Великобритании и в США. Согласно стандартам Великобритании трубные резьбы обозначаются следующей маркировкой: BSPP (British Standart Pipe Parallel) – трубная цилиндрическая резьба и BSPT (British Standart Pipe Taper) – трубная коническая резьба. Британские трубные резьбы имеют угол профиля 55⁰С, а наши ГОСТы (ГОСТ 6357-81, ГОСТ6211-81) являются полными аналогами британских стандартов. В США трубная резьба обозначается: NPT (National Pipe Thread) – национальная трубная резьба, которая имеет уже угол профиля 60⁰С и регламентируется стандартом ASME/ANSI B1.20.7
