Допуски формы. Зависимые и независимые допуски. Обозначение допусков форм на чертеже.

Кроме допусков на размеры на деталях указывают допуски формы и расположения. Допуск формы – это наибольшее допускаемое значение отклонения формы поверхности от правильной геометрической формы. Допуски расположения – это наибольшее допустимое значение отклонения расположения поверхности относительно оси, плоскости или какой либо другой поверхности. Также существуют суммарные допуски, которые показывают суммарное допустимое отклонение от формы и расположения поверхности (биение). В данной статье подробно описаны допуски формы. Допуски расположения и суммарные допуски подробно изложены в другой статье.

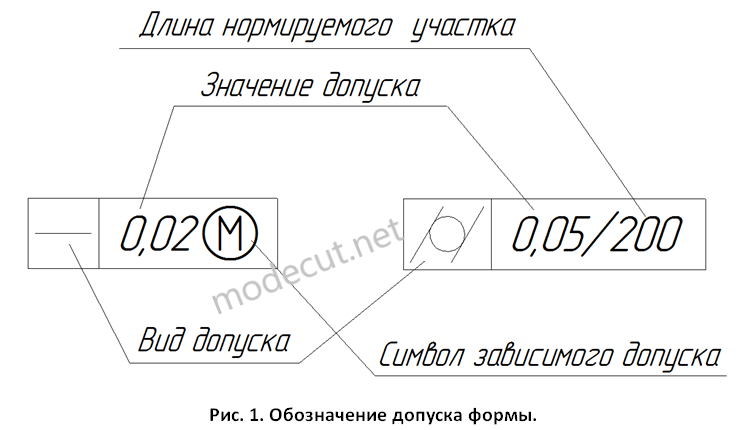

Обозначение допусков регламентируются по ГОСТ 2.308-79. Допуски формы обозначаются в рамке, разделенной на две ячейки (см. рис.1). В первой ячейке изображен символ обозначающий вид допуска. Во второй ячейке изображено числовое значение допуска, то есть допустимое отклонение поверхности от эталонной формы. При необходимости во второй ячейке может быть указана длина нормируемого участка. Если во второй ячейке стоит символ в виде буквы “М” в окружности, то это означает, что допуск формы является зависимым.

Если такой символ в ячейке отсутствует, то допуск формы является независимым. Независимый допуск формы не зависит от фактических размеров рассматриваемой поверхности и его цифровое значение всегда постоянно. У зависимого допуска формы, числовое значение изменяется и зависит от точности размеров рассматриваемых поверхностей или от точности размеров базовых поверхностей. Значение зависимого допуска указанного в чертеже может увеличиваться на величину, соответствующую отклонению фактического размера.

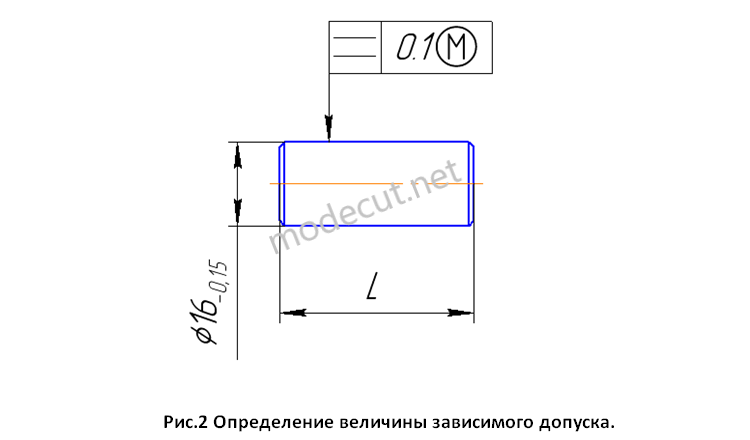

Рассмотрим зависимый допуск на конкретном примере. На рисунке 2 изображена ось диаметром Ø16мм. На поверхности оси указан зависимый допуск профиля продольного сечения с допустимым отклонением не более 0,1мм. В данном случае допуск формы зависит от фактического размера наружного диаметра оси и его значение меняется. Если фактический диаметр оси изготовлен в верхнем предельном отклонении Ø16,00мм, то значение допуска профиля продольного сечения равно 0,1мм. Если фактический диаметр оси Ø15,95, то значение допуска будет равно 0,15 (0,1+0,05(от верхнего предельного отклонения)). Если фактический диаметр оси Ø15,9, то значение допуска будет равно 0,2(0,1+0,1). Соответственно при изготовлении оси диаметром Ø15,85, значение допуска будет равно 0,25(0,1+0,15).

Далее рассмотрим все существующие виды допусков формы более подробно и приведем примеры их обозначения в чертежах. К допускам формы относятся: допуск прямолинейности; допуск круглости; допуск плоскостности; допуск цилиндричности; допуск профиля продольного сечения.
