Как настроить зубодолбёжный станок? (Страница 3)

Пример. Настраиваем гитару деления на необходимое число зубьев:

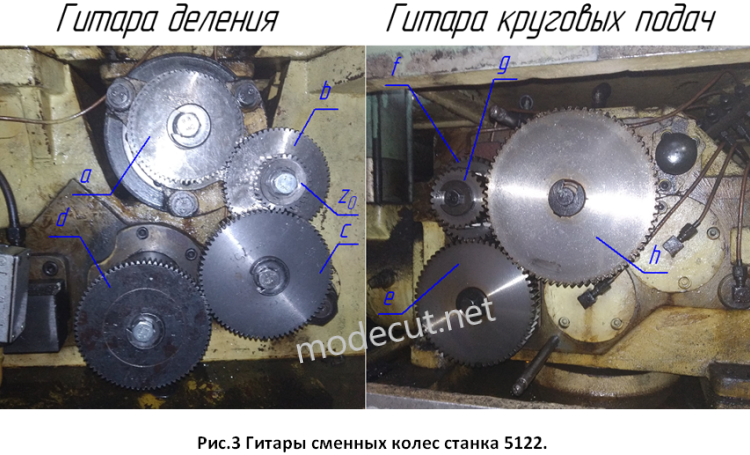

Стоит отметить, что на станке 5122 есть одно важное условие, а именно сумма чисел первой пары шестерен должна быть 120 (a+b=120). В нашем случае это условие соблюдено: a+b=72+48=120. Для долбления внутреннего зуба на станке 5122 в гитару деления устанавливают дополнительную паразитную шестерню Z₀, которая поменяет направление вращения стола. Собираем гитару деления по рисунку 3 и переходим к расчету и настройке гитары круговых подач. У станка модели 5122 сменные шестерни гитары круговых подач рассчитываются по следующей формуле:

где С_k=140 – постоянная величина цепи круговых подач (5122), S – круговая черновая подача (S=0,4мм/дв.ход взята из таблицы), d₀=76мм – делительный диаметр долбяка, e,g – ведущие шестерни гитары, f,h – ведомые колеса гитары круговых подач. К тому же гитара круговых подач имеет одно важное условие: e+f=g+h=100. При черновой подаче в наладке участвует только пара шестерен e, f. Пара шестерен g,h имеет одинаковое число зубьев (z=50). Так как должно соблюдаться условие (e+f=100), то подбираем ближайшее соотношение шестерен:

При чистовой подаче S=0,2 мм/дв.ход, также выбранной из таблицы в гитаре круговых подач уже меняем пару шестерен g,h:

Фактическая чистовая подача равна S_кр=0,22мм/дв.ход. Собираем по рисунку 3 гитару круговых подач и приступаем к нарезке зуба.
