Как нарезать прямозубое цилиндрическое колесо на зубофрезерном станке? (Страница 3)

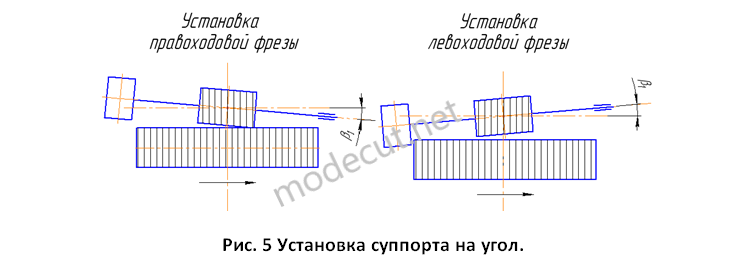

Так как модуль зубчатого колеса небольшой (m=2,5мм) черновую и чистовую обработку можно выполнять с одной подачей S_B=1,2мм/об. После установки сменных шестерён на гитаре подачи, устанавливаем фрезу в суппорт станка. Под червячную фрезу модулем m=2,5 необходимо использовать оправку с посадочным диаметром 40мм. Устанавливаем оправку посадочным конусом в шпиндель суппорта и зажимаем. Устанавливаем фрезу на оправку и с помощью втулок (идущих вместе с оправкой) выставляем её примерно по центру нашей детали и зажимаем. По отношению к изделию фреза устанавливается под углом. Этот угол установки равен углу подъёма червячной фрезы. Угол подъёма всегда выбивают на торце фрезы. В нашем примере, угол подъёма фрезы равен β₁=1⁰59^/. Установка фрезы на угол производится поворотом суппорта по шкале с нониусом. Цена одного деления нониуса на станке равна 6^/. Направление поворота суппорта зависит от направления хода витков червячной фрезы (см.рис.5).

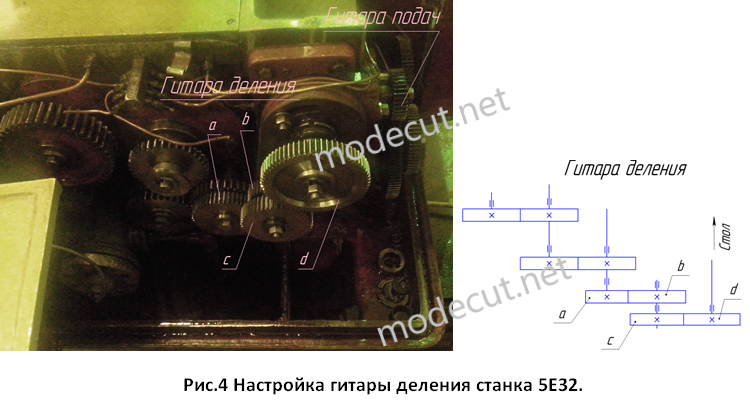

После установки суппорта на угол, включаем станок и по касанию фрезы с деталью проверяем правильность настройки станка и гитары деления. Убедившись, что количество рисок полученных в результате касания фрезы, равно количеству нарезаемых зубьев, переходим к обработке зубчатого колеса.
