Как настроить станок для нарезания косозубых зубчатых колёс? Как рассчитать гитару дифференциала?
(Страница 3)

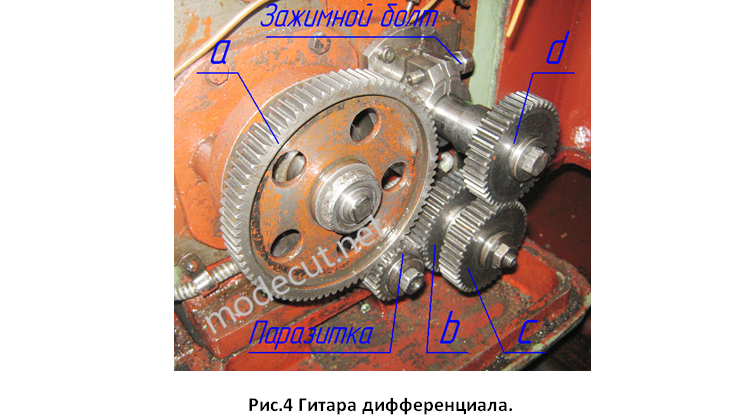

Все сменные колёса для гитар деления и дифференциала имею разное число зубьев, и входят в стандартный комплект станка. Если полученные сменные колеса гитары дифференциала заняты в гитаре деления, то можно взять соседнее значение дифференциала из книги или пересчитать гитару деления. Гитару подач лучше всего собрать из оставшихся сменных колес (из комплекта), настроив величину подачи приблизительно на нужное значение. Собираем гитару деления и гитару подач также как и для прямозубых колёс. Устанавливаем сменные шестерни в гитару дифференциала, предварительно отжав фиксирующий болт (см.рис.4). Вместе с сменными шестерням устанавливаем в гитару дифференциала паразитную шестерёнку, так как у обрабатываемого колеса должно быть левое направление зубьев, а нарезание зубьев мы выполняем правоходовой фрезой (см.рис.1).
Выполнив все необходимые настройки, проверяем правильность наладки предварительным касанием фрезы наружной поверхности заготовки. Если в результате касания фрезы на детали наблюдаются наклонные надрезы равномерно расположенные друг от друга и их число равно числу нарезаемых зубьев, то станок настроен правильно.
