Как настроить станок для нарезания косозубых зубчатых колёс? Как рассчитать гитару дифференциала?
(Страница 2)

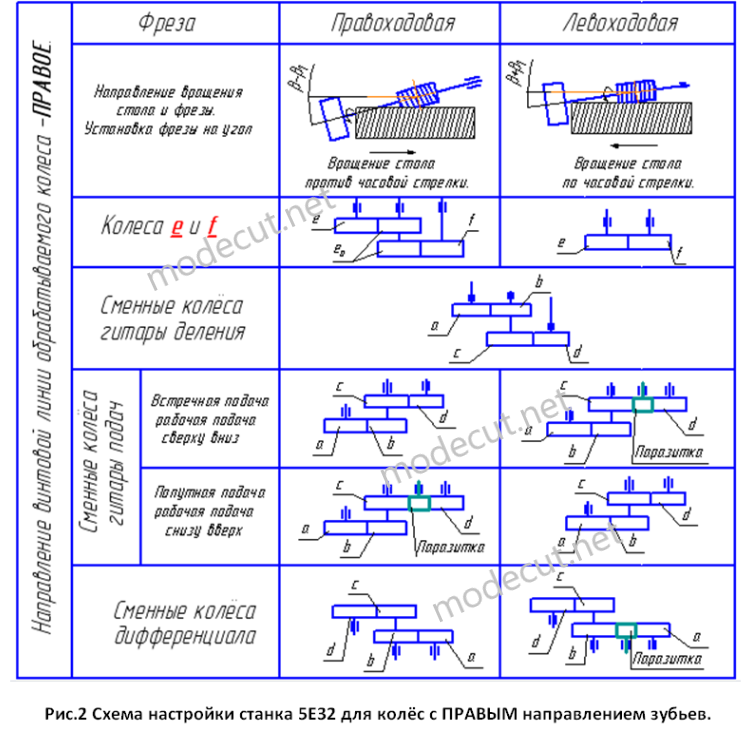

      Из показанных схем наладки станка, можно заметить, что при нарезании зубчатого колёс правоходовой фрезой стол вращается против часовой стрелки, также как и при нарезании прямозубых зубчатых колёс. При нарезании зубчатых колёс левоходовой фрезой стол должен вращаться в обратную сторону (против часовой стрелки). Направление вращения стола задается схемой установки переборных сменных колёс e и f (см. рис.1;2).

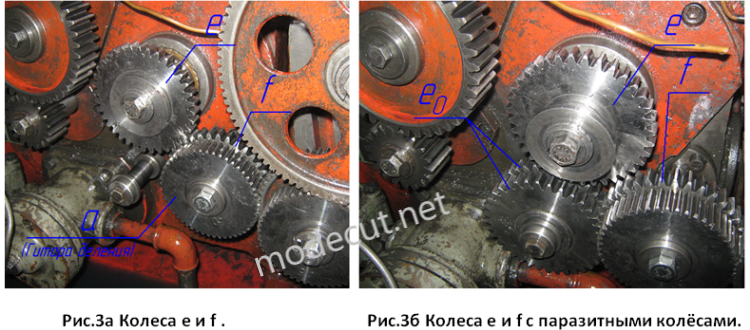

      Если необходимо, чтобы стол вращался против часовой стрелки, то нужно соединить сменные колёса e и f между собой, через паразитные шестерни e0 (см. рис.3б). Если необходимо, чтобы стол вращался в обратном направлении (по часовой стрелке), то нужно сменные шестерни e и f соединить напрямую (см. рис.3а). В некоторых моделях зубофрезерных станков смена направления вращения стола может осуществляться переключением специальной рукоятки (без установки шестерён e и f). Также из схем наладки станка видно, что если наклон зубьев обрабатываемого колеса не совпадает с направлением подъёма витков червячной фрезы, то в гитару дифференциала необходимо установить паразитную шестерню.
      Рассмотрим наладку зубофрезерного станка 5Е32 на конкретном примере. Пример. Необходимо настроить зубофрезерный станок модели 5Е32 на фрезерование косозубого цилиндрического колеса z=45 m=3, угол наклона 6045/, угол наклона зуба – левый. Режущий инструмент - правая червячная фреза с число заходов r=1, модулем m=3, углом профиля α=200 и углом подъёма витков β1=40. Обработку выполняем методом встречного фрезерования. Поворачиваем суппорт с установленной фрезой на угол β+β1=10045/ (согласно схеме наладки станка).
Определяем сменные шестерни гитары дифференциала.

      Угол наклона β=6045/ в формуле считается только в градусах, поэтому β=6045/=6,750(45/60). Подбираем набор сменных зубчатых колёс по книге.
      Находим сменные шестерни в гитару деления:
