Какой контрольный инструмент используется при обработке зубьев цилиндрических зубчатых колёс? (Страница 3)

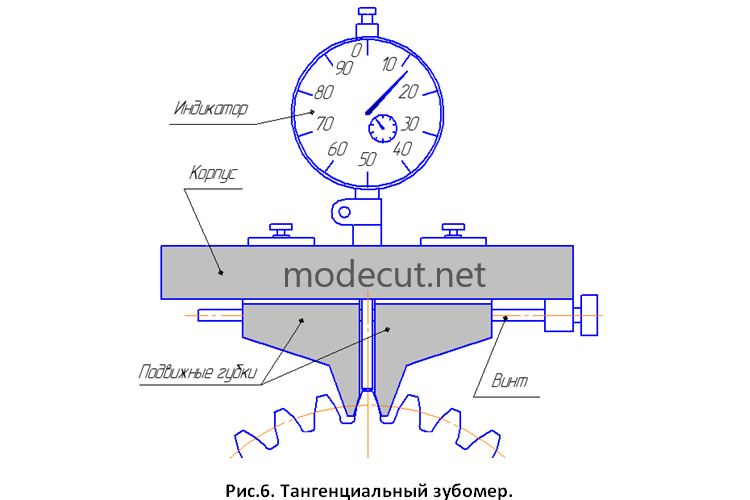

Установка тангенциального зубомера на ноль производиться по установочным роликам. При угле профиля α=20⁰ диаметр ролика определяется по формуле:

где m – модуль измеряемого колеса. Комплект роликов для различных модулей входит в набор к прибору. Ролик ставят на призму (входят в комплект) и губки зубомера сводят так, чтобы середина измерительных поверхностей соприкасалась с роликом. После этого губки зажимают винтами, индикатор устанавливают на ноль и прибор переносят на изделие. Стрелка индикатора показывает величину отклонения исходного контура от его номинального положения.

Измерение профиля зуба по роликам. Этот метод заключается в определении расстояния между двумя роликами, помещаемыми в две наиболее удалённые впадины зубчатого венца. Необходимое расстояние измеряется микрометрами или специальными предельными калибрами. Недостаток этого способа – большие вычисления при определении теоретического расстояния между роликами и неудобства при измерении. Более удобно проводить измерения микрометром, снабжённым шаровыми наконечниками. Из-за неудобства измерения данный метод контроля с применением роликов, заложенных в зубья и микрометра, используется в производстве крайне редко.
