Как выполняется нарезка червячных колес червячными фрезами? (Страница 3)

Кроме гитар деления и подач в работу включается дифференциал. Сменная гитара дифференциала рассчитывается по следующей формуле:

где m – модуль колеса (мм), C – постоянная величина станка, k – число заходов фрезы, a,c – ведущие шестерни дифференциала, b,d – ведомые колеса гитары дифференциала.

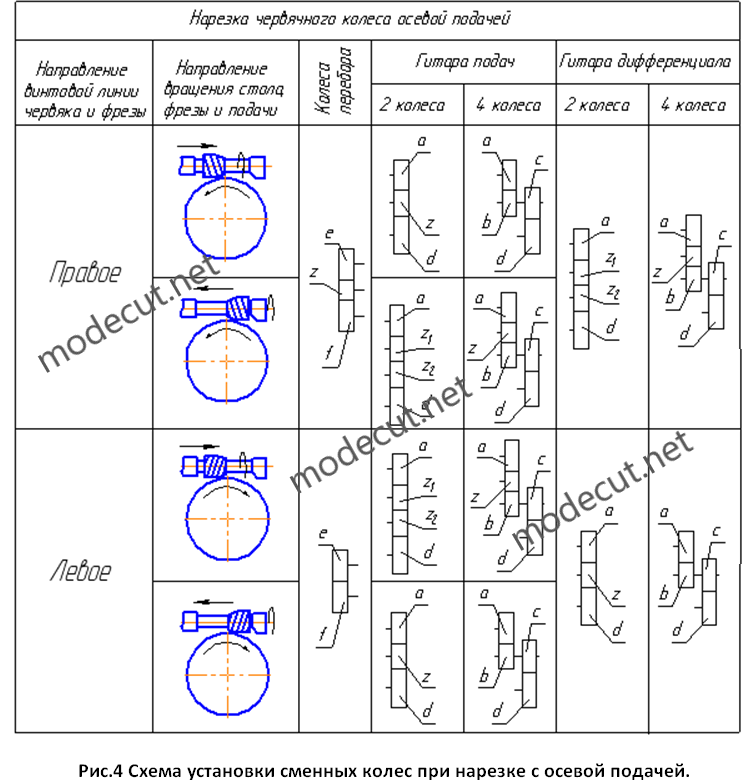

Рассчитав величину дифференциала, выбираем гитару сменных колёс (как при нарезании косозубого колеса) по наиболее близкому значению от расчётной величины φ^/ из книги М.И. Петрика и В.А. Шишкова “Таблицы для подбора зубчатых колёс”, которую можно скачать, перейдя по ссылке. Для примера на рисунках 3 и 4 показан порядок установки сменных колес в гитарах, подач и дифференциала зубофрезерного станка 5Е32 в зависимости от рабочей подачи и нарезаемого колеса. Колеса перебора е и f находятся перед гитарой деления и определяют направление вращения стола станка. Паразитные шестерни z расположенные в гитарах подач и дифференциала определяют направление рабочей подачи.
