Выбор сопла для лазерной резки.
Процесс установки сопла на режущую головку лазера.
Одним из важных элементов лазерной головки является сопло, от которого зависит подача рабочего газа в зону обработки и соответственно скорость и качество резки.
Для возможности оптимального выбора сопла рассмотрим его конструкцию, виды и их отличия, а также разберем процесс установки сопла на режущую головку лазера.

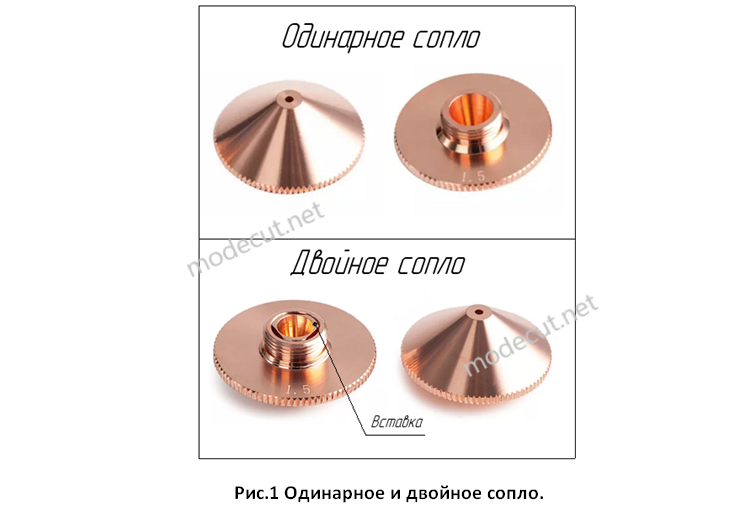

Сопла для лазерной резки бывают одинарными и двойными (см. рис.1). Одинарные сопла имеют одно центральное отверстие для прохода газа и используются для резки деталей с помощью сжатого воздуха, азота или инертных газов (тонкостенная углеродистая сталь, нержавеющая сталь, алюминий, латунь и т.д.). Двойное сопло, в отличие от одинарного, имеет вставку, разделяющую подающий газ на два отдельных потока.
Двойные сопла используются при резке деталей (углеродистая сталь) в кислородной среде. Основной внутренний поток кислорода, проходящий через центральное отверстие сопла, окисляет металл и выдувает расплав из зоны резания. Вспомогательный внешний поток защищает основной поток кислорода от атмосферного воздуха и сохраняет его чистоту (99,999%), так как даже небольшое количество примесей в кислороде значительно снижает скорость резки.
Кроме конструктивного отличия, сопла для лазерной резки могут быть разной формы (см. рис.2). Классическая форма сопла это форма усеченного конуса. Такая форма сопла, позволяет датчику слежения станка во время реагировать на опасность столкновения сопла с деталью.

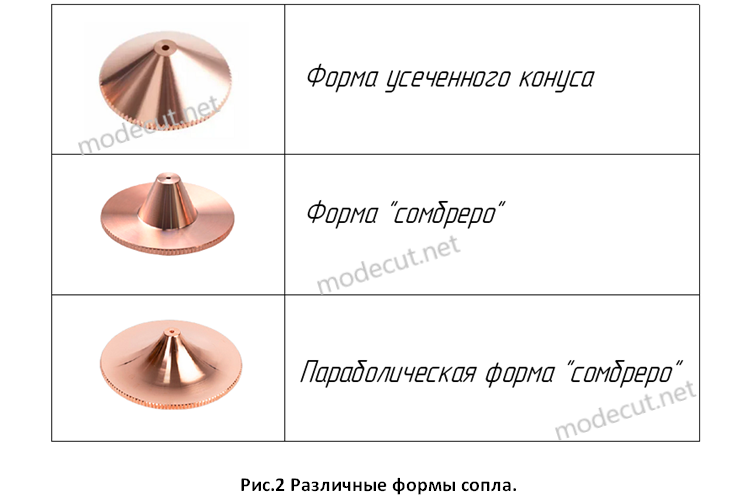

Кроме классической формы существуют сопла имеющие форму мексиканского головного убора – “сомбреро”. Эти сопла применяются для резки деталей контура, которых очень близко расположенных друг к другу. Главным преимуществом такого сопла является малый угол внешнего конуса.
К примеру, если во время резки только что вырезанная деталь приподнялась, а головка режет другую рядом расположенную деталь, то данное сопло позволит не нарушить процесс резки из-за поднятия головки. Однако из-за этой же формы сопла время срабатывания датчика слежения увеличено, что может привести к удару режущей головки о заготовку. Некоторые сопла формы “сомбреро” имеют вместо наружного конуса параболическую форму, благодаря чему скорость срабатывания датчика слежения увеличивается. Но все же такие сопла менее эффективны при резке деталей с близким расположением контуров. Также стоит отметить, что существуют сопла формы “сомбреро” c закругленной вершиной. Эти сопла применяются для резки тонких заготовок и позволяют избежать прилипания вырезанной детали к соплу.
