Как правильно подобрать ленточное полотно для отрезки заготовок?

Выбор ленточного полотна необходимого для пиления заготовок, как правило, осуществляется в следующем порядке:
- выбор полотна по габаритным размерам;
- выбор полотна по режущему материалу зубьев;
- выбор полотна по форме зубьев;
- выбор шага зубьев ленточного полотна.
Стоит отметить, что правильный подбор ленточного полотна влияет на производительность и качество резания заготовок. Рассмотрим все критерии выбора полотна более подробно.

Выбор ленточного полотна по габаритным размерам. Габаритные размеры ленточного полотна, а именно, длина, ширина и толщина (мм) являются стандартными величинами и выбираются из паспорта ленточнопильного станка, на котором и будет происходить пиление.

Выбор полотна по режущему материалу зубьев. Для разрезания различных металлических заготовок в основном используются два типа ленточных пил. Первый тип это так называемые биметаллические пилы, а второй это пилы с твёрдосплавными зубьями. Биметаллическая ленточная пила состоит из основы полотна и режущей кромки. Основа изготавливается из пружинной стали, а режущая кромка из быстрорежущих сталей. Твердость режущих кромок биметаллической пилы колеблется в пределах 62…70HRC. Биметаллическое полотно широко используется для резки всех основных незакаленных конструкционных и инструментальных сталей, а также цветных металлов и сплавов. Твердосплавные ленточные пилы, также состоят из основы и режущей части. Основа полотна тоже изготавливается из пружинной стали, а режущая кромка выполнена из твердосплавного материала. Твердосплавные ленточные пилы предназначены для резки твёрдых и труднообрабатываемых сталей и сплавов.

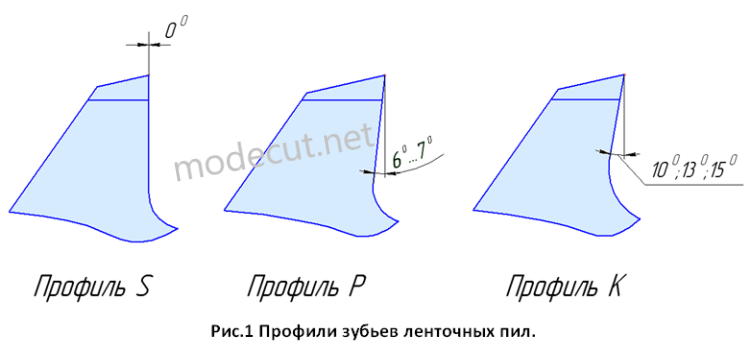

Выбор полотна по форме зубьев. Форма зуба полотна напрямую зависит от вида разрезаемых заготовок. Для пиления заготовок профильной формы (круглая и прямоугольная труба, уголок, швеллер, двутавр) применяют ленточные полотна с прямым передним углом зубьев (α=0⁰) или полотна, у которых этот передний угол равен α= 6…7⁰ (см. рис.1). Ленточные полотна, у которых передний угол равен 0⁰ маркируются буквой “S”. Полотна с передним углом 6…7⁰ маркируются буквой “P”.

Для пиления заготовок сплошной формы (прокат и поковка) применяются ленточные полотна с передним углом зуба α= 6…7⁰ (профиль Р) или полотна с передними углами 10⁰, 13⁰ и 15⁰. Полотна, которые имеют большой передний угол зуба (α=10⁰;13⁰;15⁰) маркируются буквой “K”. Уменьшение переднего угла зуба повышает стойкость полотна к ударным нагрузкам, но увеличивает силу резания и соответственно затрачиваемую мощность на пиление заготовки.

Выбор шага зубьев у ленточного полотна. Шаг зубьев ленточного полотна зависит от марки разрезаемого материала его размеров и формы. Следует отметить, что ленточные полотна изготавливаются с постоянным и переменным шагом зубьев. У ленточных пил с постоянным шагом все зубья находятся на одинаковом расстоянии друг от друга. Шаг пилы – определяется числом характеризующим количество зубьев на 1 дюйм (25,4мм) и буквами “tpi” (tooth per inch – зубьев на дюйм). Например: Ленточное полотно с шагом 3tpi – это полотно, у которого на одном дюйме длины (25,4мм) расположено 3 зуба. Шаг ленточной пилы в миллиметрах будет равен:

У ленточных пил с переменным шагом – зубья пилы находятся на различном расстоянии друг от друга. Периодическое чередование разности шагов пилы обеспечивает снижение вибрации и шума при резании, а также исключает явление резонанса. Обозначаются полотна с переменным шагом в виде дроби, которая отображает максимальный и минимальный шаг полотна. Например: Полотно с шагом 6/10tpi – это полотно, у которого расстояние между зубьями переменно и равно:
