Принцип работы проволочной электроэрозионной резки.

Электроэрозионная обработка основа на процессе разрушения поверхности материала при помощи импульсов электрического разряда. В отличие от лезвийных методов, электроэрозионная обработка является бесконтактным процессом позволяющим получить детали сложной формы и высокой точности. К тому же благодаря электроэрозии можно обрабатывать токопроводящий материал любой твердости, без термического и механического влияния на его структуру.

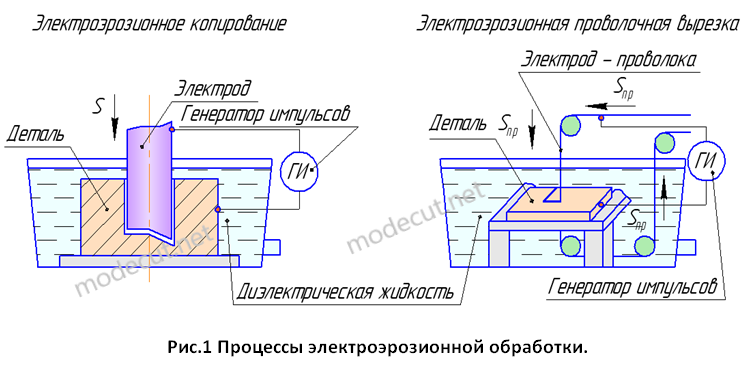

На данный момент в производстве используются процессы объемного копирования и проволочно-вырезной обработки. Процессы объёмного электроэрозионного копирования выполняются на координатно-прошивных или контурно-копировальных станках и заключаются в получении поверхности или отверстия сложной формы с помощью стержневого или трубчатого электрода, который имеет уже заданную форму (см. рис.1). Электрод, установленный в вертикальный шпиндель, опускается в тело заготовки и при помощи электрической эрозии формирует контур отверстия или полости. Проволочная электроэрозионная обработка является более универсальным процессом, так как в качестве режущего инструмента (электрода) используется тонкая проволока. Визуально такой процесс обработки детали напоминает резку лобзиком по дереву (см. рис.1).

Несмотря на различия в методах обработки сам электрофизический процесс разрушения поверхности заготовки протекает одинаково. Для наглядности рассмотрим, характер протекания эрозии при подаче единичного импульсного разряда на примере проволочной резки.

Для выполнения резки (проволока катод, заготовка анод) проволоку подводят к заготовке и между ними от специального генератора подается импульс напряжения (см. рис.2). Между проволокой и заготовкой (двумя электродами) находиться диэлектрическая жидкость, которая не проводит ток. Под воздействием электрического поля электрические заряды концентрируются на поверхности проволоки и обрабатываемой заготовки. Наибольшая напряженность электрического поля находиться на участке где расстояние от поверхности заготовки до поверхности проволоки-электрода (межэлектродный промежуток) минимально (см. рис.2). По мере сближения проволоки с поверхностью заготовки напряженность возрастает обратно пропорционально межэлектродному промежутку.
