Типы проволочных электроэрозионных станков.

В современном производстве широкую популярность получили проволочно-вырезные станки, у которых в качестве инструмента-электрода используется натянутая проволока. Это связано с тем, что проволочная электроэрозионная обработка является универсальным процессом, позволяющим получить практически любую деталь со сложным контуром. Кроме этого благодаря дополнительным осям (U, V) можно установить проволоку под углом и вырезать деталь с наклонными боковыми поверхностями.

Электроэрозионные проволочные станки бывают погружного и струйного типа. Главное отличие между этими станками заключается в использовании разного вида проволоки. Рассмотрим, каждый тип проволочно-вырезного станка более подробно.

Электроэрозионные станки погружного типа в качестве электрода используют латунную проволоку. Латунная проволока обладает высокой прочностью на растяжение и отличной проводимостью тока. Диаметр поперечного сечения латунной проволоки колеблется в пределах 0,1-0,3мм. Однако наиболее широко используется жесткая проволока с диаметром поперечного сечения 0,25мм.

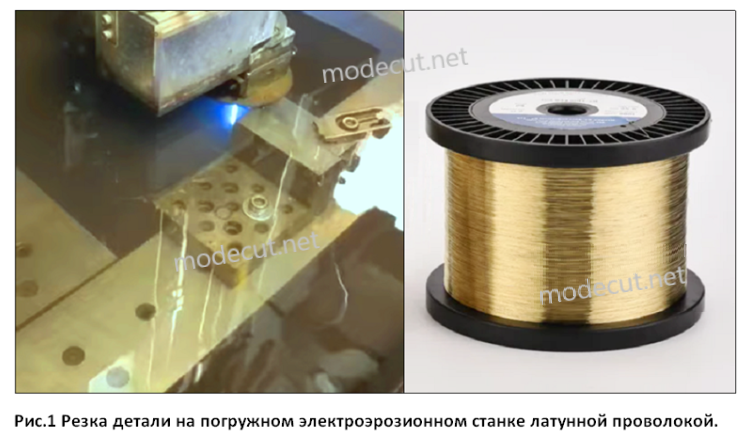

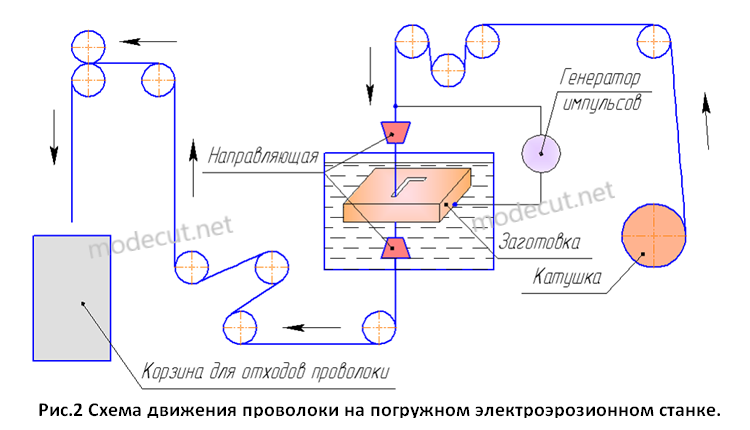

Во время работы латунная проволока при помощи роликовой системы натягивается и непрерывно перематывается с катушки в зону обработки, которая представляет собой ванну наполненную диэлектриком (см. рис.1). Обрабатываемая заготовка закреплена на направляющих станка расположенных в ванне и полностью погружена в диэлектрическую жидкость. Диэлектрическая жидкость не только вымывает шлам из зоны обработки, но и охлаждает проволоку и заготовку. В качестве диэлектрика используется дистиллированная вода, проходящая через сложную систему очистки и деионизации.

Очистка выполняется с помощью фильтров задерживающих шлам, образованный в процессе резки. Деионизация (процесс исчезновения ионов) проходит при помощи ионообменной смолы, которая восстанавливает диэлектрические свойства воды.
