Как проточить поверхность детали, выдерживая точный размер, если станок при этом не оснащен ЧПУ или УЦИ? (Страница 2)

При отсутствии штатива индикаторную головку можно установить на точный размер с помощью обычного магнита (см. рис.2). В этом случае индикаторная головка устанавливается на магнит, который примагничен к суппорту станка. При этом наконечник индикатора упирается в верхнюю плиту суппорта. Стоит отметить, что при использовании магнита, следует с помощью предварительной проточки убедиться в правильности показаний индикаторной головки.

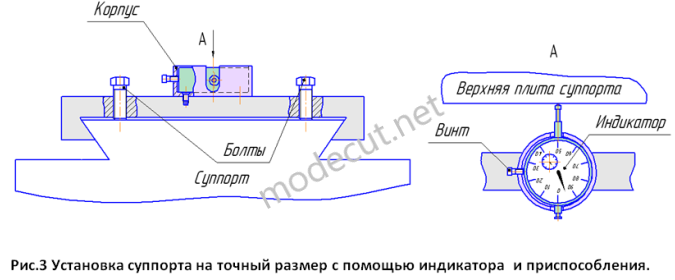

Еще одним вариантом установки индикаторной головки на точный размер, является её крепление в приспособлении, показанном на рисунке 3. Приспособление состоит пластины, корпуса и зажимных болтов. Как показано на рисунке 3 приспособление устанавливается на ласточкин хвост суппорта и фиксируется двумя болтами. Посередине приспособления расположен корпус, в который устанавливается индикаторная головка и фиксируется винтом. При этом наконечник индикаторной головки должен упираться в верхнюю плиту суппорта станка. Это приспособление обычно используется при постоянных чистовых операциях, так как штатив довольно громоздкий и немного мешает станочнику в процессе обработки детали.
