Как выточить шар на универсальном токарном станке? (Страница 2)

Кольцо – копир крепиться при помощи этой шпильки а обработанная технологическая оправка устанавливается в пиноль задней бабки. Следует отметить, что при установке оправки в заднюю бабку кольцо-копир должно находиться строго в горизонтальном положении.

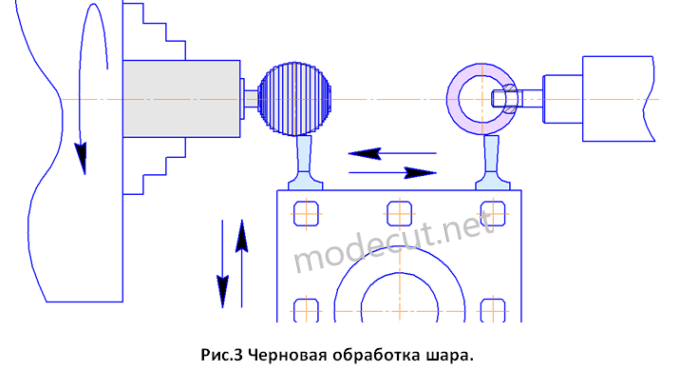

После установки копира с оправкой в пиноль, касаемся первым отрезным резцом торца обрабатываемой заготовки и подводим заднюю бабку к патрону станка, так чтобы второй отрезной резец немного касался правой стороны кольца-копира. Далее выполняем черновую обработку заданной сферической поверхности, прорезая поочередно отрезным резцом канавки разной глубины (см. рис.3). В это время второй отрезной резец, перемещаясь по поверхности кольца-копира, не дает испортить заготовку.

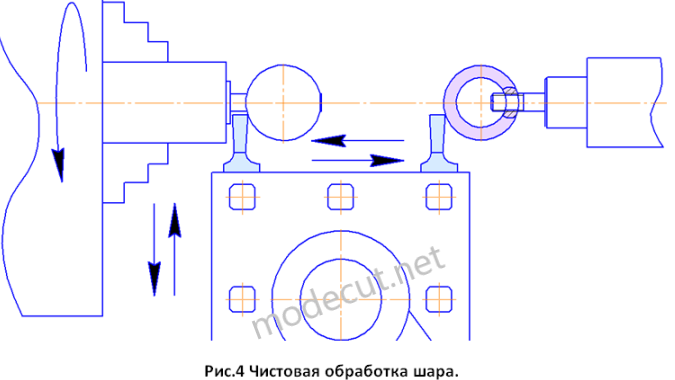

После черновой обработки, также с помощью рукояток продольной и поперечной подачи вручную формируем гладкую сферическую поверхность (см. рис.4). После формирования поверхности, снимаем с резцедержателя копирующий резец, и первым отрезным резцом аккуратно подрезаем прямой участок на торце обработанной сферы. Далее шлифуем поверхность шара наждачной бумагой и отрезаем его от прутка.
