Как нарезать резцом резьбу на универсальном токарно-винторезном станке? (Страница 3)

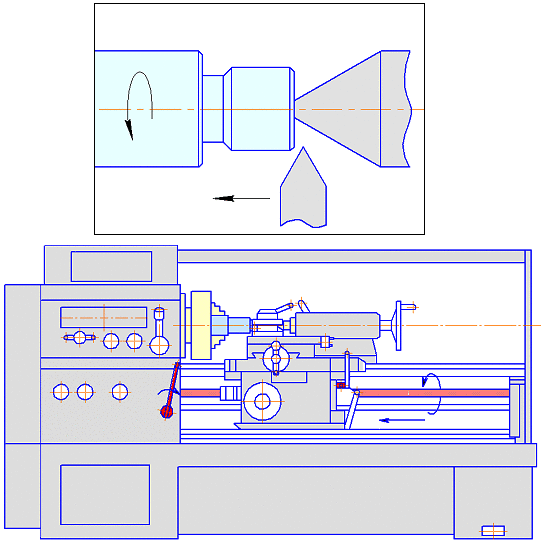

После закрепления касаемся резцом проточенной (под нарезку резьбы) поверхности детали и устанавливаем на лимбе поперечной подачи нулевое положение. Затем отводим резец от обрабатываемой поверхности в правую сторону и набираем на лимбе глубину срезаемого слоя первого прохода. Далее включаем обороты станка и, опустив рукоятку маточной гайки вниз, включаем продольную подачу суппорта (см. рис.3). После того как резец прорезав виток, дошел до канавки (сделанной под выход резца), подымаем рукоятку маточной гайки вверх и останавливаем подачу суппорта.

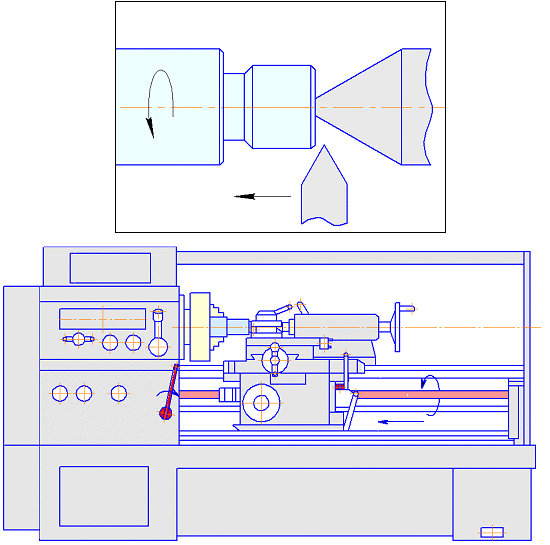

Вручную маховиком продольной подачи перемещаем резец в исходное положение и снова на лимбе поперечной подачи набираем следующую глубину срезаемого слоя на втором проходе (см. рис.5). Выполняем все остальные проходы аналогичным образом. Важно отметить, что способом сцепления и расцепления маточной гайки, можно нарезать резьбы с шагом кратным шагу резьбы ходового винта. То есть, так как у станков типа 16К20 шаг резьбы ходового винта 12мм, то резьбу с шагом 2мм мы данным способом сможем нарезать, так как число 12 делиться на число 2 без остатка.

Если же необходимо нарезать резьбу с шагом не кратным шагу ходового винта (например, шаг t=3,5мм), то резьба нарезается способом, при котором маточная гайка вообще не расцепляется с ходовым винтом станка (рукоятка включения маточной гайки (рис.3) всегда опущена вниз). В момент, когда резьбовой резец (после прохода) доходит до канавки (выхода резца), станочник одновременно рукояткой отключает обороты станка и вручную выводит резец из зоны резания поперечной подачей суппорта (см. рис.6). Затем включив обратные обороты шпинделя, возвращает резец в исходное положение. Данный способ довольно часто используется на практике, несмотря на то, что станочник должён обладать определённой сноровкой.
