Как нарезать резцом резьбу на универсальном токарно-винторезном станке? (Страница 2)

При переключении рукоятки в любое другое положение (2,3 или 4) ходовой вал стоит на месте, а начинает вращаться ходовой винт, предназначенный для нарезания резьбы. Если нужно нарезать метрическую или модульную резьбу рукоятку устанавливают в положение 2, если нужно резать дюймовую или питчевую резьбу, то рукоятка должна находиться в третьем положении (см. рис.2). Установив рукоятку в четвертом положении, мы включаем вращение ходового винта напрямую без участия коробки подач. В таком положении можно нарезать некоторые резьбы с повышенной точностью. В нашем случае, мы устанавливаем рукоятку в положение 2, так как нам нужно нарезать на заготовке метрическую резьбу (М30х2).

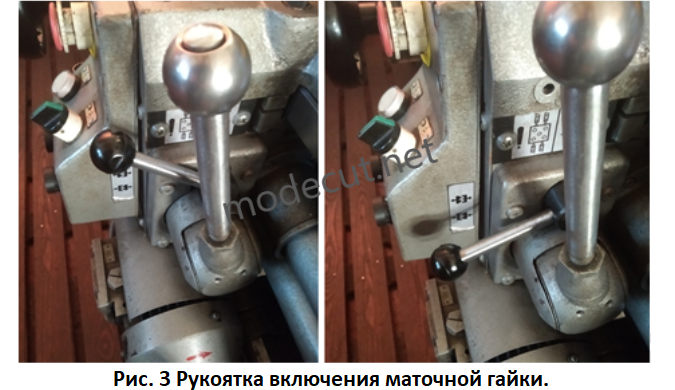

Переключив на коробке подач все рукоятки в нужные положения, включаем обороты станка. Ходовой винт начинает вращаться с определенной скоростью, при которой суппорт будет перемещаться в продольном направлении на 2мм за каждый оборот шпинделя. Однако в данный момент суппорт стоит неподвижно. Для включения подачи для нарезания резьбы нужно опустить вниз рукоятку (с черным наконечником), которая установлена на фартуке и показана на рисунке 3. Эта рукоятка сцепляет с ходовым винтом маточную разрезную гайку (состоящую из двух половин), установленную в фартуке станка, вследствие чего и включается продольная подача. Соответственно подняв рукоятку вверх, мы выводим две половины маточной гайки из зацепления с ходовым винтом и суппорт останавливается.

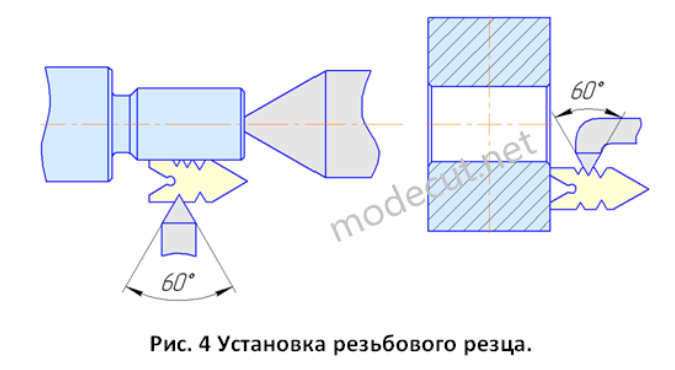

После настройки токарного станка, устанавливаем резьбовой резец в резцедержателе. Устанавливать резец нужно строго перпендикулярно обрабатываемой поверхности. Сделать это можно с помощью специального резьбового шаблона, показанного на рисунке 4. Прикладываем резьбовой шаблон ровно к поверхности детали или к её торцу в случае нарезания внутренней резьбы. Далее ровно заводим наконечник резца в вырезанный паз на шаблоне. Для нарезания метрической резьбы наконечник резца заводим в паз с углом профиля 60⁰, для нарезания дюймовой резьбы в паз с углом профиля 55⁰. Затем аккуратно зажимаем резец в резцедержателе, контролируя при этом его положение.
