Как нарезать червяк на универсальном
токарно-винторезном станке? (Страница 3)



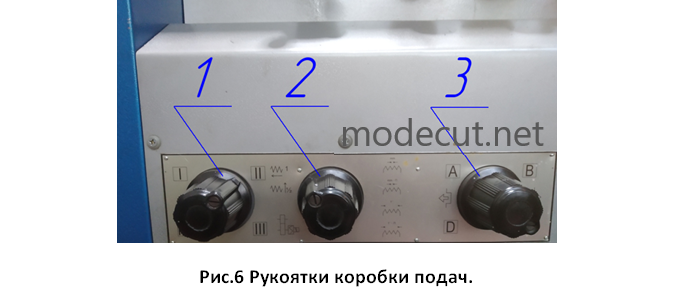

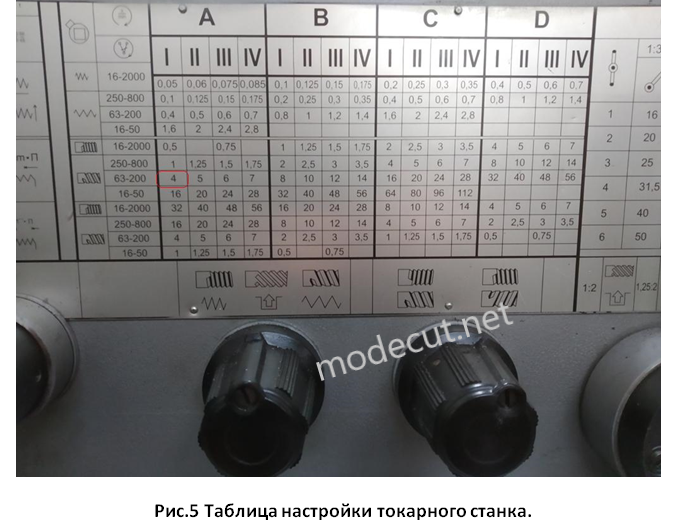

      Сейчас станок настроен таким образом, что при нарезке резьбы на червяке будет формироваться профиль с шагом P=12,57мм. Далее устанавливаем заготовку в патрон станка и поджимаем центром задней бабки. Во время нарезания резцом профиля червяка возникают большие нагрузки, которые могут привести к провороту детали в кулачках патрона. Чтобы избежать проворота детали технологически увеличивают диаметр её зажимной поверхности.

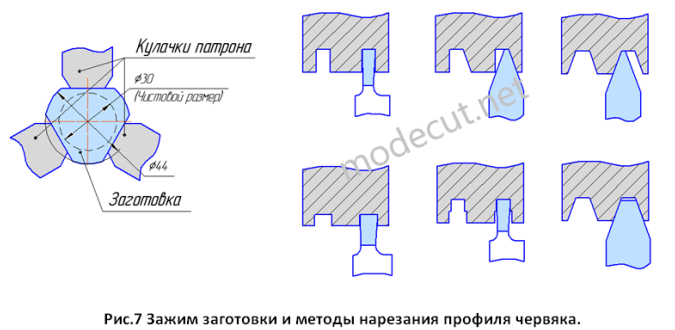

      Также избавиться от проворота детали, можно с помощью предварительно фрезерованных в делительной головке трёх лысок под кулачки патрона, как показано на рисунке 7.
      Нарезка профиля резьбы на червяке производиться двумя способами с обильным поливом СОЖ (см. рис.7). При первом способе сначала отрезным резцом прорезают заготовку почти на всю глубину профиля. Затем резьбовым резцом поочередно режут боковые поверхности резьбы в размер. При втором способе поочередно отрезными резцами формируют предварительный профиль (в виде ступеньки) формируя уже полную глубину профиля. Затем резьбовым резцом нарезают окончательно сразу две боковые поверхности. Нарезку окончательного профиля червяка производят специально заточенными резцами из быстрорежущей стали.
