Как нарезать червяк на универсальном
токарно-винторезном станке?(Страница 2)

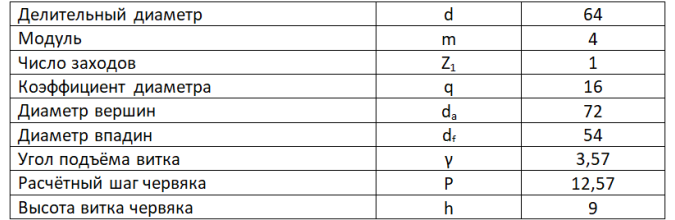

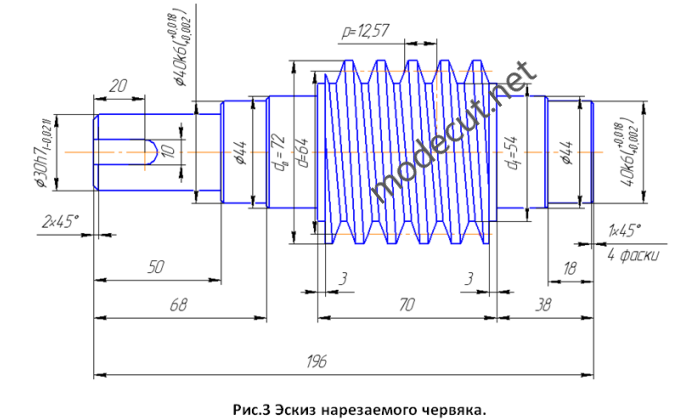

      Рассмотрим настройку токарного станка под нарезание модульной резьбы на конкретном примере. Пример. Необходимо настроить токарно-винторезный станок модели 16К25 под нарезку архимедова червяка (ZA). Эскиз червяка изображен на рисунке 3. Основные параметры нарезаемого червяка показаны в таблице.

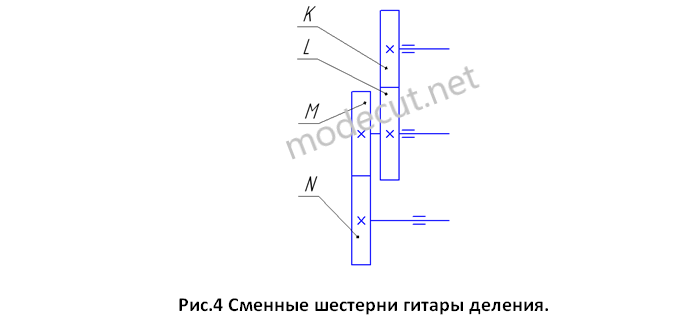

      Для нарезания питчевых и модульных резьб на токарном станке нужно в гитару деления установить определённую комбинацию сменных шестерён входящих в основной комплект станка (см. рис.4). Для токарного станка модели 16К20 эта комбинация выглядит следующим образом:
      Для станка модели 16К25 в гитару деления устанавливаются следующие сменные шестерни:
      После подбора и монтажа необходимых шестерён в гитаре деления устанавливаем на станке необходимое число оборотов. Затем рукояткой 2 выбираем тип нарезаемой резьбы (см. рис.6).

      Далее находим в таблице настройки станка значение нарезаемого модуля ((m=4мм) на рисунке 5 обведён красным овалом) и устанавливаем рукоятки 1 и 3 в необходимые положения (рукоятку 1 в положение I, рукоятку 2 в положение А) (см. рис.5 и рис.6).
