Как нарезать на детали резьбу с шагом,
которого нет в таблице станка?(Страница 2)



      В нашем случае число зубьев шестерни N имеет 80 зубьев, что говорит о том, что гитару с таким сочетанием невозможно будет собрать на станке. Поэтому заново произведём пересчёт гитары деления по той же формуле:

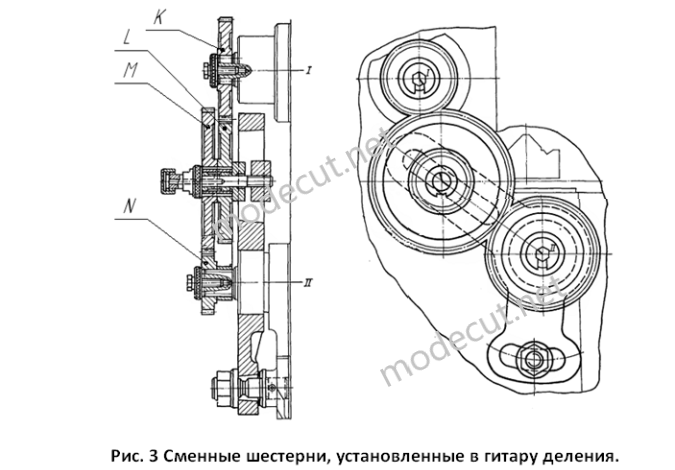

      Для удобства расчёта мы предварительно умножили дробь 4,5/5 на 2. Затем мы умножили наши дроби на число 9, которое позволяет нам использовать шестерни из основного набора (z=72, z=90,z=81). В связи с тем, что у ведомой шестерни N число зубьев оказалось равным 90, то мы поменяли ведомые шестерни L и N местами. Такая замена не меняет величину передаточного отношение гитары деления и также позволяет выполнить условия сцепляемости (N≤73). Рассчитав гитару деления, производим установку сменных шестерён, как показано на рисунке 3.

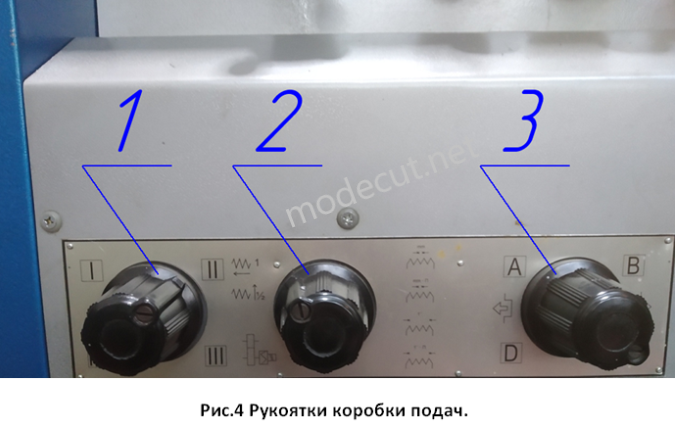

      После сборки гитары деления устанавливаем необходимое число оборотов шпинделя. Затем рукояткой 2 (см. рис.4) устанавливаем тип нарезаемой резьбы, включая вращение ходового винта. Далее, выбираем из основной таблицы ближайший шаг резьбы 5мм (который использовали при расчёте) и устанавливаем рукоятки 1 и 3 в соответствующие положения (рукоятка 1 в положение II, рукоятка 3 в положение D) (см. рис.2 и рис.5). После установки рукояток станок настроен на нарезание резьбы с шагом t=4,5мм.

      Следует отметить, что гитары деления некоторых распространенных резьб (не входящих в основную таблицу) не нужно рассчитывать. Уже рассчитанные гитары деления, можно увидеть на табличке, которая расположена слева от основной таблицы. Однако все остальные резьбы приходиться уже рассчитывать вручную. Например, резьбу с шагом t=9мм. Гитару деления для нарезания на деталях резьбы с шагом tнар=9мм рассчитываем всё по той же формуле:

      Настройка станка для нарезания дюймовой резьбы с шагом, которого нет в основной таблице, выполняется аналогичным способом. Единственное отличие от метрической резьбы заключается в использовании при расчёте другой формулы. К примеру, нам необходимо настроить станок для нарезания дюймовой резьбы G1//. Число ниток на один дюйм равно 11.
