Реклама Реклама Реклама

Для чего нужен отпуск детали? Какие виды отпуска существуют? Что такое улучшение?
(Страница 2)

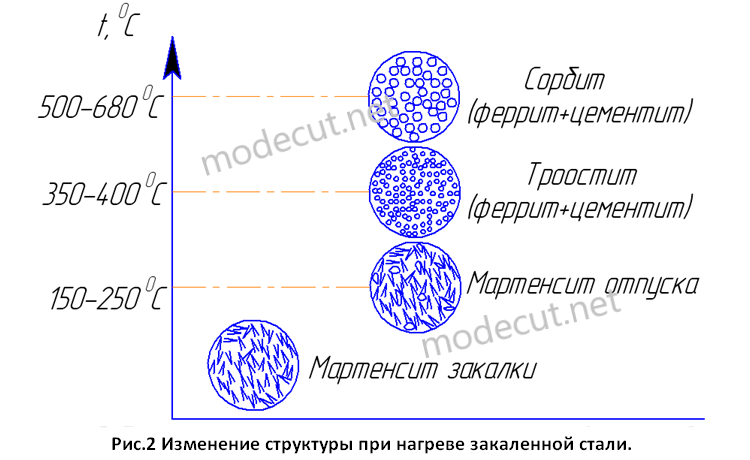

      Высокий отпуск выполняется в диапазоне температур 500-6500С. Выдержка проходит в течение 1-6 часов в зависимости от массы и размеров детали. Охлаждение деталей происходит в основном на воздухе, однако некоторые легированные стали (содержащие в своем составе легирующие элементы: хром, марганец и никель) с целью предотвращения отпускной хрупкости охлаждают в масле или воде. При высоком отпуске из мартенсита образуется структура сорбита отпуска, которая также является высокодисперсным перлитом (феррит + цементит), но в отличие от троостита отпуска имеет более крупное зерно (см. рис.2). После проведения высокого отпуска твердость закаленной стали значительно снижается (25…30HRC), но при этом достигается лучшее соотношение между прочностными и пластичными характеристиками. Благодаря чему, высокому отпуску подвергают большое количество различных деталей машин из сталей с содержанием углерода 0,3-0,5%С (валы, оси, шатуны и т.д.). Термическую обработку, состоящую из закалки и высокого отпуска, называют улучшением.
      Также стоит отметить, что в интервале температур 250-3500С отпуск не проводиться, так как при нагреве возникает отпускная хрупкость, которая не зависит от химического состава стали и последующей скорости охлаждения. Такую отпускную хрупкость называют необратимой.
