Как предотвратить самоотвинчивание резьбовых соединений? (Страница 2)

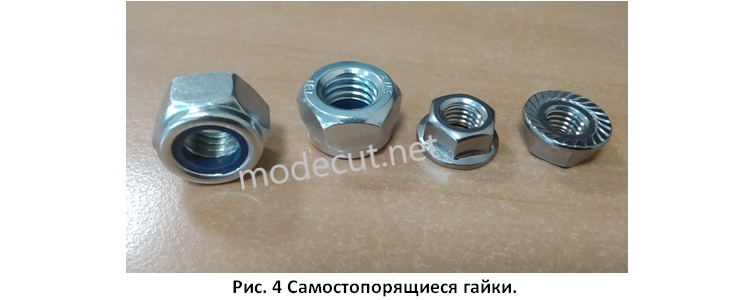

Фиксация соединения самостопорящимися гайками. В отличие от обычных шестигранных гаек, самостопорящиеся гайки конструктивно оснащены элементами препятствующими откручиванию в процессе эксплуатации узла. Стопорящим элементом является кольцо, которое изготовлено из нейлона, капрона или полиэтилена. Стопорное кольцо установлено в специальной канавке и во время навинчивания гайки на болт деформируется и препятствует самооткручиванию (см. рис.4). Также к самостопорящимся гайкам можно отнести фланцевые гайки, которые имеют на торце дополнительное ребристое рифление (см. рис.4).

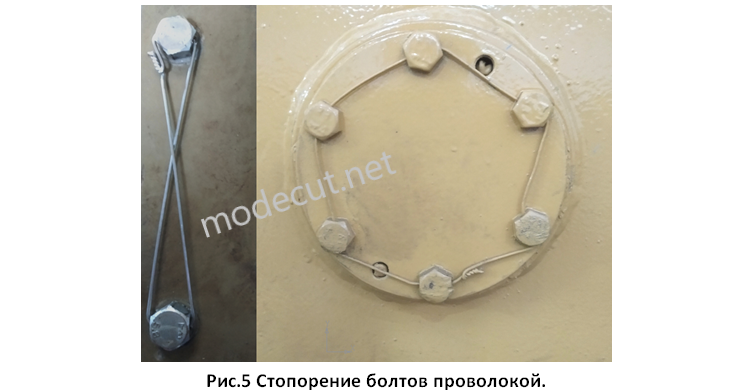

Стопорение резьбового соединения проволокой. Способ стопорения проволокой используется для фиксации парных болтов или целых групп (см. рис.5). Для фиксации резьбовых соединений проволоку пропускают через отверстия в гранях стопоримых гаек или болтов. Затем оба конца проволоки скручивают плоскогубцами. Стоит отметить, что во время фиксации необходимо следить за тем, чтобы натяжение проволоки способствовало затяжке всех болтов.

Фиксация резьбового соединения краской. Этот способ фиксации резьбовых соединений используется довольно давно и рекомендуется только для стопорения соединений небольшого диаметра. Для предотвращения самоотвинчивания на резьбу болта перед закручиванием наноситься несколько капель масляной или эмалевой краски. Стоит отметить, что также положительное влияние на фиксацию резьбового соединения имеет окраска головок болтов и винтов.

Фиксация резьбового соединения с помощью резьбового клея. Для надежной фиксации резьбового соединения применяются специальные клеи – фиксаторы, которые наносят прямо на резьбу. Во время затягивания гайки или болта жидкий клей заполняет свободные полости в резьбовом соединении и после полного его отвердевания образуется пластмасса. При этом образованная пластмасса не только предотвращает процесс произвольного отвинчивания соединения, но и также герметизирует его. Все резьбовые клеи делятся на три группы: легкоразъёмные, разъёмные и высокопрочные. Клеи легкоразъёмные (обычно зеленого цвета) используются для резьбовых соединений небольшого диаметра, где не требуется при закручивании и откручивании прилагать большой крутящий момент. Зеленый клей обладает высокой проникающей способностью и может проникать в труднодоступные места. Разъёмные клеи (синего цвета) также довольно легко поддаются откручиванию, но в отличие от зеленого клея имеют большую вязкость. Высокопрочные клеи (красного цвета) считаются особо твердыми фиксаторами. Резьбовое соединение с красным фиксатором считается неразборным, то есть не предназначенным для демонтажа. Кроме того высокопрочный клей способен выдерживать при эксплуатации температурные нагрузки. Разборка соединений зафиксированных при помощи высокопрочного клея возможна только после предварительного нагрева.
