Как достать сломанный метчик? (Страница 2)

Отжиг сломанного метчика с последующим высверливанием. Следующий способ извлечения метчика применяется в тех случаях, когда место скола имеет довольно плоскую форму. Деталь с обломанным метчиком нагревают в муфельной печи (850-870⁰С для быстрорежущих сталей) с последующим медленным остыванием в самой печи. Затем отожженный обломок метчика высверливают сверлом. Чтобы сверло при сверлении не уводило в сторону, рекомендуется высверливать метчик через направляющую втулку.

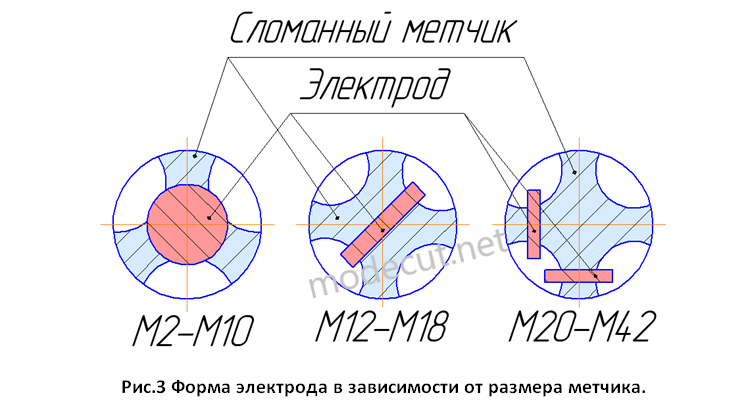

Выжигание тела метчика электроискровым экстрактором. Электроискровой экстрактор это прибор, предназначенный для удаления сломанных метчиков и сверл без повреждения обрабатываемой детали. В основе работы данного прибора лежит принцип электроэрозионной обработки. В качестве рабочих электродов используются латунные стержни и пластины разных размеров в зависимости от размера метчика. На рисунке 3 изображены формы рабочих электродов в зависимости от размера сломанного метчика.

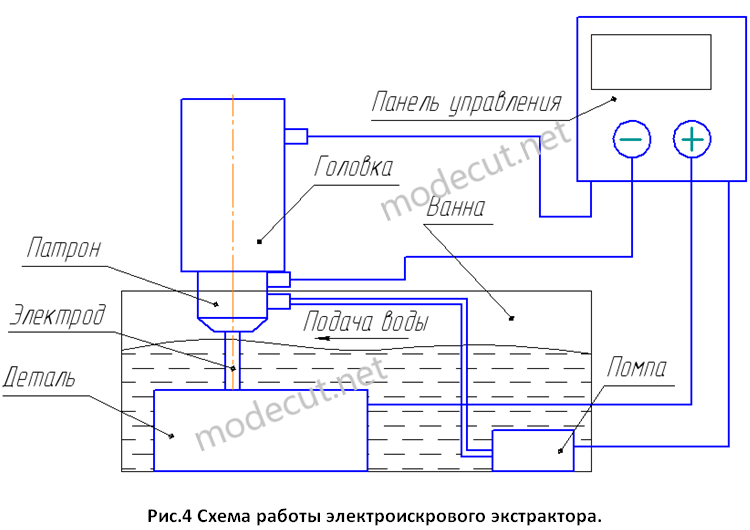

Сам процесс эрозионного разрушения метчика выполняется в определенной технологической последовательности. Сначала в ванну (если деталь не большая) помещается обрабатываемая деталь. Затем согласно схеме изображенной на рисунке 4 к панели управления экстрактора подключается рабочая головка и помпа. Стоит отметить, что все подключения выполняются только при отключенном от сети экстракторе. В патрон рабочей головки устанавливается электрод. Помпа устанавливается на дно ванны, а рабочая головка крепиться над отверстием обрабатываемой детали. Далее к электроду подключается отрицательный заряд (катод), к обрабатываемой детали подключается положительный заряд (анод). После подключения проводов ванна заполняется водой. При работе запрещается вместо воды использовать другую жидкость. Перед началом эрозионного процесса включается помпа, а струя воды из рабочей головки должна быть строго направлена в рабочую зону.

При включении тока между деталью и электродом возникает мощный электрический разряд, который разрушает поверхность анода, то есть тело метчика. В процессе постепенного разрушения анода, электрод медленно опускается, для сохранения постоянного расстояния электрического пробоя между электродами. Процесс эрозии длиться до тех пор, пока полностью не будет разрушено тело метчика. После эрозии из резьбового отверстия пинцетом достают оставшиеся части сломанного метчика.
