Как выкрутить сломанный болт? (Страница 2)

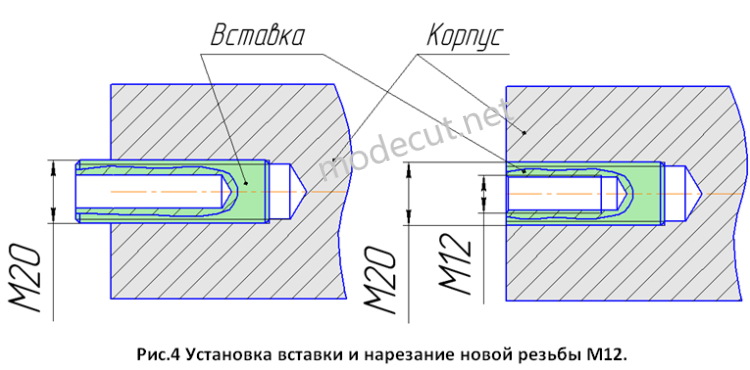

Затем рассверливаем отверстие под резьбу большим диаметром. Как показано на рисунке 3 вместо старой резьбы М12, рассверливаем отверстие диаметром Ø17,5мм на большую глубину и нарезаем резьбу М20. Далее для восстановления первоначальной резьбы изготавливаем специальную втулку – вставку (см. рис.4). Данная вставка имеет наружную резьбу М20, а также отверстие диаметром Ø10,5 под последующую нарезку резьбы М12. По длине вставка немного больше, чем глубина резьбового отверстия М20.

Для надежности соединения наносим на наружную резьбу М20 резьбовой клей и вкручиваем вставку в отверстие корпуса до упора (см. рис.4). После полного остывания резьбового клея, обрезаем шлифмашинкой торец вставки заподлицо с корпусом. Далее в отверстии диаметром Ø10,5 снимаем фаску 0,3х45⁰ и с помощью метчика нарезаем резьбу М12.

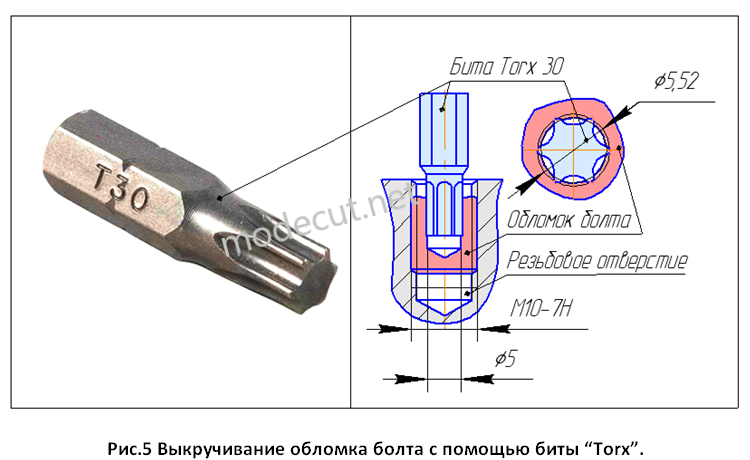

Выкручивание обломка болта с помощью биты со шлицом “Torx” (форма шестилучевой звезды). Данный способ извлечения сломанных болтов показал на практике свою высокую эффективность. В качестве инструмента применяются специальные биты со шлицом “Torx” (форма шестилучевой звезды), которые используются в качестве прошивки. Для наглядности процесса на рисунке 5 изображена схема выкручивания сломанного болта М10-7Н. В данном случае для выкручивания обломка используется бита Torx 30 имеющая наружный диаметр Ø5,52мм. Сначала керном размечается центр обломанного болта. Затем в обломке сверлиться отверстие диаметром примерно на 0,5мм меньше (Ø5мм), чем наружный диаметр биты (Ø5,52мм). Далее в просверленное отверстие с помощью молотка плотно забивается бита Torx 30, которая своими вершинами прорезает канавки в отверстии. Полученное соединение позволяет с очень высокой вероятностью выкрутить обычным рожковым ключом сорванный болт из отверстия.

Выкручивание обломка болта с помощью специального экстрактора. В данном случае для выкручивания сломанного болта используется специальный слесарный инструмент – экстрактор. Экстрактор представляет собой стальной стержень на одном конце, которого нарезана левая резьба, предназначенная для выкручивания обломков, а на другом конце расположен квадратный хвостовик для крепления воротка (см. рис.7).
