Как правильно выполнить установку армированной манжеты (сальника)? (Страница 2)

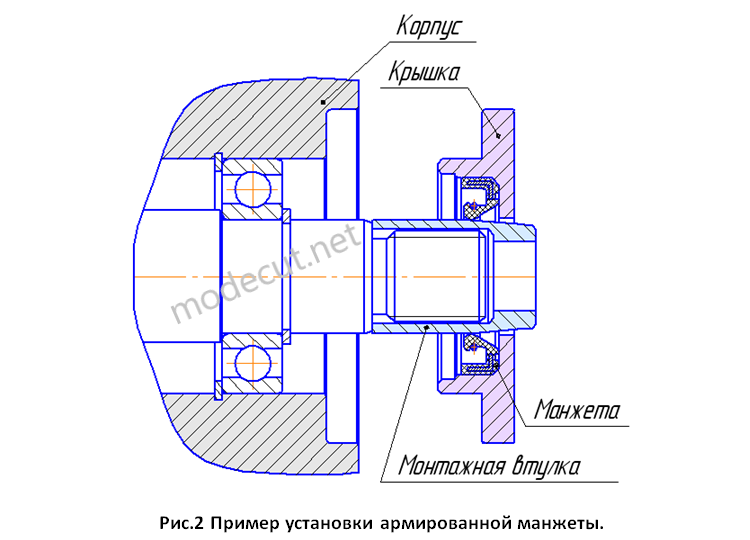

Если при монтаже манжета должна проходить через резьбовую поверхность или шлицевую шейку вала, то устанавливать манжету следует при помощи монтажной втулки, так как показано на рисунке 2.

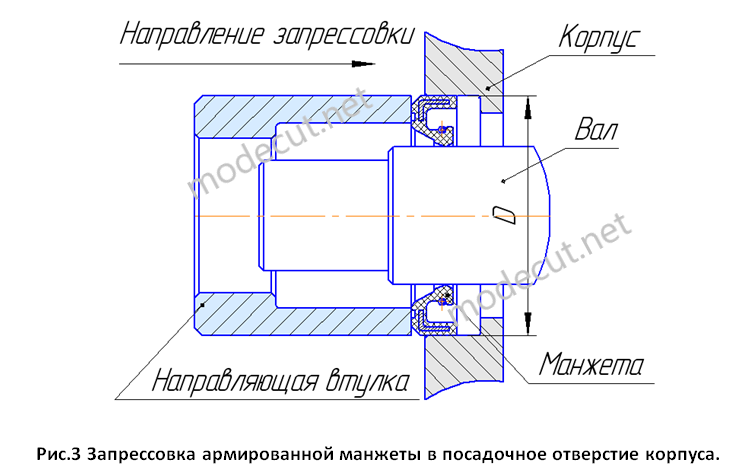

Запрессовка армированной манжеты в посадочное отверстие корпуса выполняется с помощью направляющей втулки, которая обеспечивает равномерное усилие по всему периметру уплотнения (см. рис.3). Наружный диаметр направляющей втулки должен быть примерно на 0,2-0,5мм меньше диаметра посадочного отверстия под манжету. Запрессовку выполняют вручную, равномерно нажимая на направляющую втулку. Важно отметить, что при запрессовке необходимо избегать перекоса манжеты и повреждений наружной кромки уплотнения.
