Как правильно отрегулировать червячную передачу?
(Страница 2)

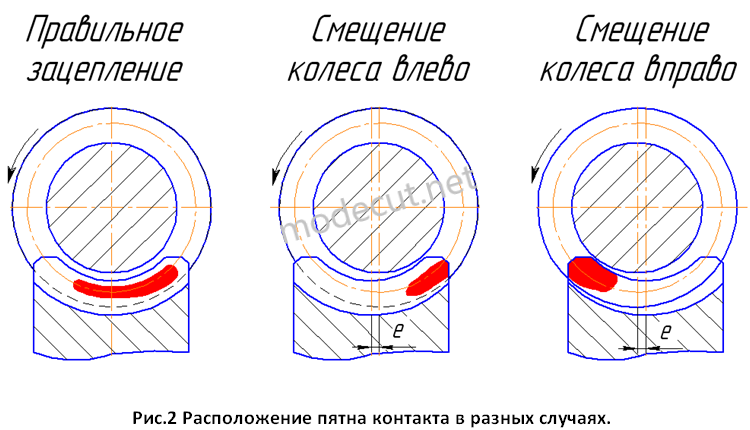

В случае смещения червячного колеса в левую сторону относительно оси червяка пятно контакта расположено на краю правой стороны (см. рис.2). В этом случае необходимо червячное колесо сместить в правую сторону путем уменьшения толщины прокладки расположенной между глухой крышкой и корпусом (см. рис.1). Подбором толщины прокладки расположенной между сквозной крышкой и корпусом редуктора регулируются минимальные зазоры в подшипниках. При наличии смещения червячного колеса в правую сторону, пятно контакта уже будет находиться на левой стороне колеса (см. рис.2). В этом случае червячное колесо уже нужно сместить в левую сторону путем уменьшения толщины прокладки расположенной между сквозной крышкой и корпусом редуктора (см. рис.1). Соответственно прокладкой расположенной между глухой крышкой и корпусом редуктора регулируются минимальные зазоры в подшипниках.
После окончательной сборки в червячный редуктор заливается масло для последующей обкатки. Во время обкатки червячный редуктор проверяют в работе, при этом контролируется степень его нагрева. В случае нагрева масла до температуры выше 600С обкатку редуктора приостанавливают и пересматривают качество и правильность сборки.
