Как выполнить развальцовку гидравлических трубок?
(Страница 2)



      Технологический процесс развальцовки трубки выполняется в строго определенной последовательности. Сначала трубка устанавливается в нужное отверстие основания (согласно соответствующему диаметру) и фиксируется таким образом, чтобы её край выступал от плоскости основания на 5-6 миллиметров. Затем над зажатой трубкой устанавливается струбцина, а в её резьбовое отверстие вкручивается шпилька с нужным конусом. Далее шпилька закручивается, равномерно расплющивая закаленным конусом края зажатой трубки. Вкручивать шпильку нужно не спеша, выдерживая необходимые размеры развальцованного края трубки. После развальцовки вынимаем трубку из приспособления и убираем надфилем заусенцы. Для выполнения грибковой развальцовки необходимо между конусом шпильки и краем трубки установить специальный пуансон (см. рис.4). Двойная коническая развальцовка выполняется в два этапа. На первом этапе с помощью пуансона на трубке выполняют грибковую развальцовку. На втором этапе шпилькой с большим конусом вдавливают стенку трубки, образуя при этом двойную коническую развальцовку (см. рис.4).

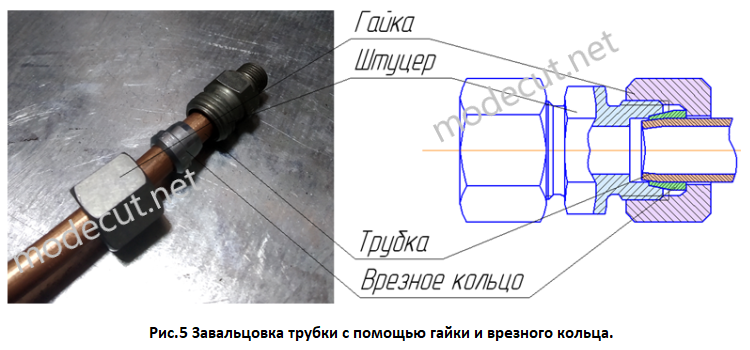

      Стоит также отметить, в современном производстве соединение гидравлических трубопроводов очень часто выполняется методом завальцовки трубки, который также обеспечивает хорошую герметичность. Причем завальцовка выполняется непосредственно при сборке соединения и не требует использования дополнительных приспособлений. В качестве примера на рисунке 5 представлено, соединение собранное данным способом.
      На трубку устанавливается гайка (резьбой вверх), а потом заводиться врезное кольцо. Затем конец трубки с врезным кольцом помещают в коническое отверстие штуцера и зажимают гайкой. Под действием усилия создаваемой гайкой, врезное кольцо в коническом отверстии штуцера деформируется и завальцовывает трубку, благодаря чему данное соединение становиться герметичным.
