Как шлифовать наклонные поверхности на синусной плите?
(Страница 2)



      Необходимый размер Н для данной плиты, рассчитывается по следующей формуле:

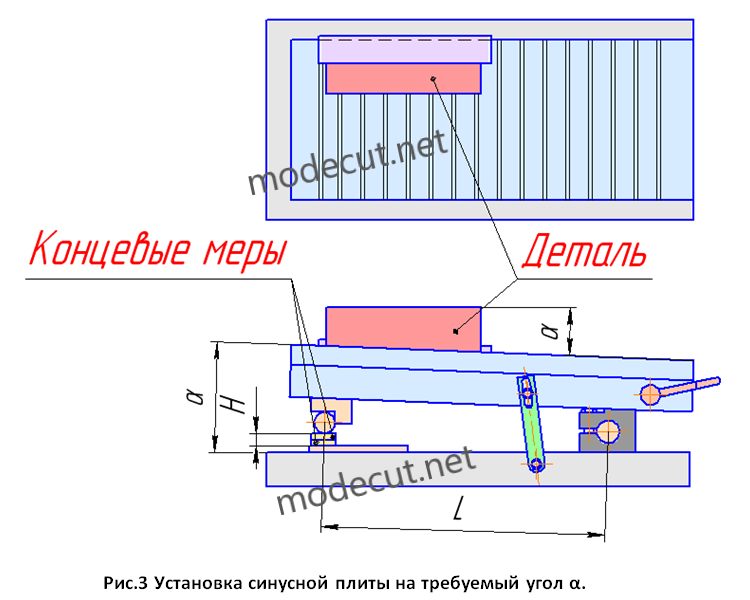

      где L – расстояние между центрами осей синусной плиты; α – требуемый угол наклона шлифуемой плоскости (см. рис.3).
      Например, необходимо шлифовать наклонную поверхность детали под углом α=1015/ на одноповоротной синусной плите. Расстояние между осями плиты равно L=300мм. Сначала угол наклона переведём полностью в градусы: α=1015/=1,250 (1+15/60). Затем рассчитываем толщину мерных пластин, которые будем подкладывать под опорную ось плиты:
      Из набора концевых мер длины выбираем несколько плиток, таким образом, чтобы их суммарная толщина была равной размеру H=8,54мм. Затем подкладываем выбранные мерные плитки между опорной пластиной и опорной осью плиты (см. рис.3). Полученный наклон верхней магнитной плиты фиксируем с помощью зажимов. Далее устанавливаем на магнитную плиту обрабатываемую деталь, прижимая её к упору (базовая поверхность). Закрепляем окончательное положение детали с помощью магнита верхней плиты и приступаем к шлифованию наклонной плоскости.
