Как шлифовать наклонные поверхности на синусной плите?

Для получения точности шлифования наклонных поверхностей деталей на плоскошлифовальном станке используют синусные магнитные плиты. Синусная магнитная плита позволяет установить и закрепить деталь под определенным углом относительно стола плоскошлифовального станка. Крепление заготовок из ферромагнитных материалов обеспечивается магнитной поверхностью, с усилием фиксации не меньше чем 80 Н/см². Магнитные синусные плиты изготавливаются по ГОСТ16528-87 и по конструкции могут быть одноповоротными или двухповоротными. У одноповоротных рабочая магнитная плита поворачивается на угол только в продольном направлении. У двухповоротных верхнюю рабочую плиту можно повернуть в продольном и поперечном направлениях.

Рассмотрим конструкцию синусной плиты более подробно. На рисунке 1 изображена одноповоротная, синусная плита, которая состоит из двух плит соединенных между собой с помощью опор и поворотной оси. Первая плита это основание, которое устанавливается на стол станка. Вторая плита это поворотная плита, которая имеет встроенный магнитный блок, предназначенный для крепления детали. Магнит на верхней плите включается поворотом рукоятки. Также на магнитной плите устанавливается упор, в виде угольника, который предназначен для установки детали перпендикулярно оси поворота синусной плиты. На плите основания закреплена опорная планка, а на магнитной плите установлена опорная ось. Для поворота синусной плиты на требуемый угол необходимо установить мерные пластины определенной (расчётной) толщины между опорной осью и опорной планкой. Закрепление положения угла наклона магнитной плиты относительно основания обеспечивается механизмом фиксации.

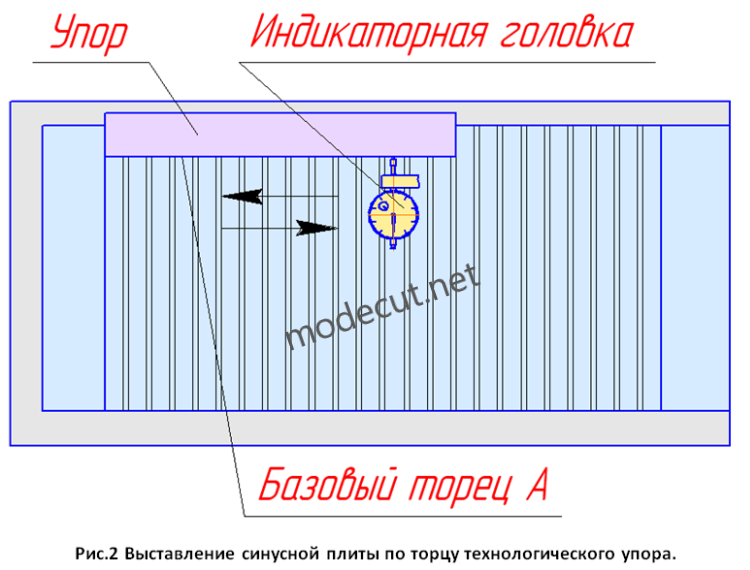

При установке синусной плиты на стол станка необходимо выставить её параллельно направляющим станка. Выставить плиту лучше всего по торцу упора (базовый торец А), к которому будет устанавливаться обрабатываемая деталь (см. рис.2).

Чтобы обкатать положение плиты нужно штатив закрепить на шлифовальной бабке станка, а индикатор установить на базовый торец упора А (см. рис.2). Затем включив движение стола на самой маленькой подаче и с помощью постукивания, выставить плиту параллельно движению стола станка. Фиксируем окончательное положение синусной плиты включением магнита стола станка. Далее устанавливаем синусную плиту на требуемый угол. Чтобы повернуть плиту на угол, нужно между опорной пластиной и опорной осью подложить мерные пластины определенной толщины Н (см. рис.1 и рис.3). В качестве мерных пластин обычно используют концевые меры.
