Как шлифовать торцы пружин на плоскошлифовальном станке?

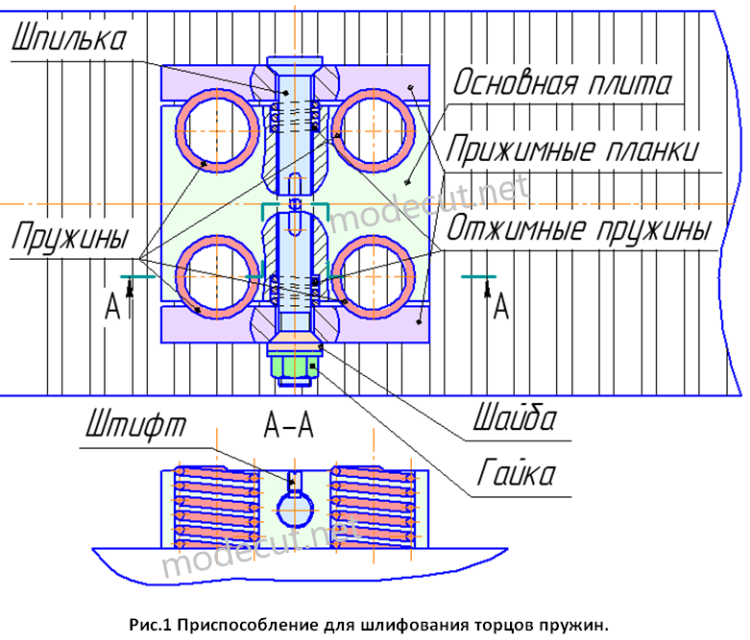

Для того чтобы на плоскошлифовальном станке выполнить шлифовку торцов пружин сжатия необходимо воспользоваться специальным приспособлением, которое легко устанавливается на магнитный стол станка и позволяет обрабатывать сразу несколько деталей в один размер. Для наглядности рассмотрим типовую конструкцию такого приспособления более детально (см. рис.1).
