Как заправить шлифовальный круг по радиусу на плоскошлифовальном станке? (Страница 2)

Далее с помощью штангенрейсмаса замеряем расстояние (L) от плоскости стола до оси шпинделя приспособления. C помощью удлинителя и концевых мер выставляем высоту на угольнике таким образом, чтобы она была выше оси шпинделя на величину радиуса правки S (см. рис.3). Фактический размер замеряем с помощью штангенрейсмаса. Установив требуемую высоту, подводим алмазный карандаш до касания и фиксируем его положение.

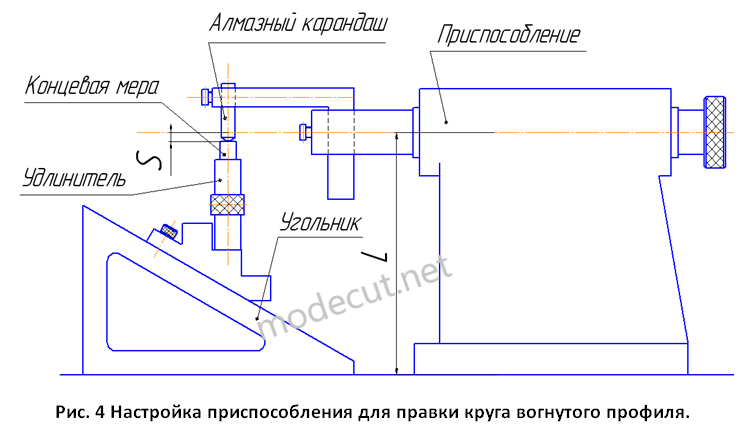

Настройку приспособления для правки вогнутого радиуса выполняем аналогичным способом, с той лишь разницей, что высота на угольнике должна быть ниже оси шпинделя на величину радиуса правки S. Схема настройки приспособления для правки вогнутого радиуса показана на рисунке 4.

При отсутствии установочного угольника, можно изготовить подставку необходимой высоты и с её помощью выполнить настройку приспособления. После настройки приспособления на правку по требуемому радиусу, убираем со стола угольник и включаем магнит. Затем по касанию подводим круг к алмазному карандашу, так чтобы наконечник алмаза находился по центру круга. Далее выполняем правку, постепенно опуская круг вниз и поворачивая шпиндель приспособления сначала в одну, а потом и в другую сторону (см. рис.1).
