Как заправить шлифовальный круг по радиусу на плоскошлифовальном станке?

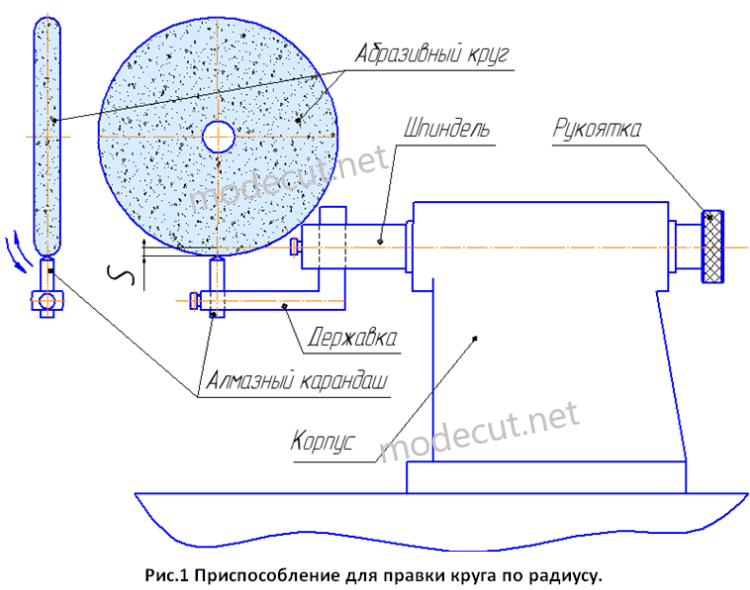

Для правки круга по радиусу на плоскошлифовальном станке используют специальное приспособление, показанное на рисунке 1. В корпусе данного приспособления установлен шпиндель, который легко вращается с помощью рукоятки. В шпиндель устанавливается державка для крепления алмазного карандаша. Приспособлением такого типа можно выполнить правку круга выпуклым профилем радиусом до 75мм, и вогнутым профилем до 100мм.

Установка алмазного карандаша для правки круга на требуемый радиус выполняется следующим образом. Например, нам нужно выполнить правку, таким образом, чтобы торец круга был выпуклой формы с радиусом R10. Для этого остриё алмаза должно находиться ниже оси шпинделя на величину равную радиусу правки S=10мм. Если, нам нужно, чтобы торец круга имел вогнутую форму радиусом R10, то остриё алмаза, соответственно должно находиться выше оси шпинделя на S=10мм.

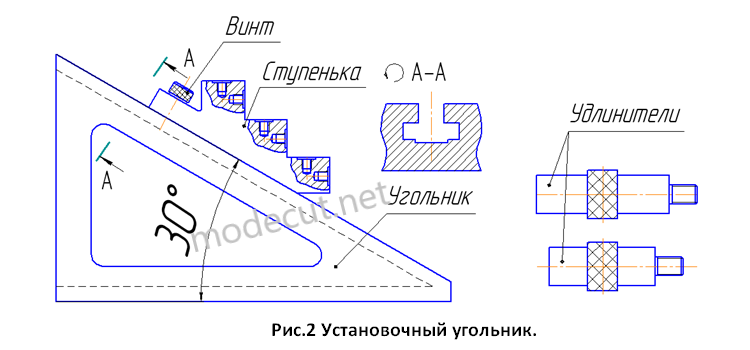

Настройка приспособления для заправки круга по радиусу осуществляется с помощью установочного угольника, который показан на рисунке 2. Верхняя плоскость основания установочного угольника наклонена под углом 30⁰. Она имеет Т-образный паз, по которому перемещается ступенчатый ползун. На плоскости основания тоже есть Т-образный паз. Положение ступенчатого ползуна на наклонной плоскости может быть зафиксировано с помощью винта. В каждой ступеньке ползуна есть резьбовое отверстие, в которое могут быть вкручены различные удлинители. Удлинители в случае необходимости позволяют увеличить размер по высоте.

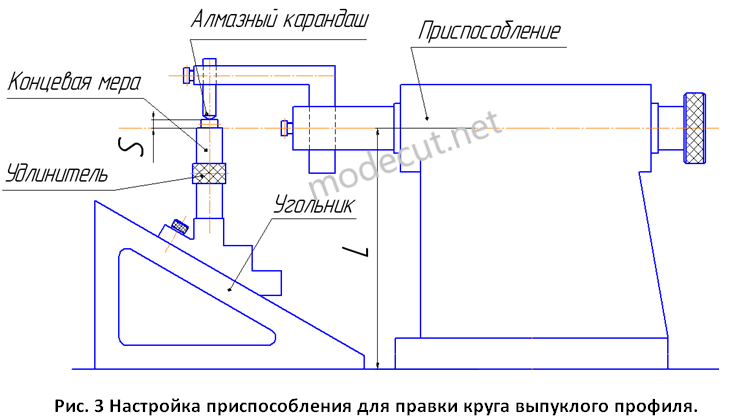

Производим настройку высоты алмазного карандаша для правки круга выпуклой формы следующим образом. Устанавливаем приспособление на магнитный стол станка и с помощью индикаторной головки выставляем его параллельно направляющим стола. Обкатку производим по шпинделю приспособления. Затем на стол станка устанавливаем угольник (см. рис.3).
