Как шлифовать торцы и занижения на деталях
цилиндрической формы? (Страница 2)

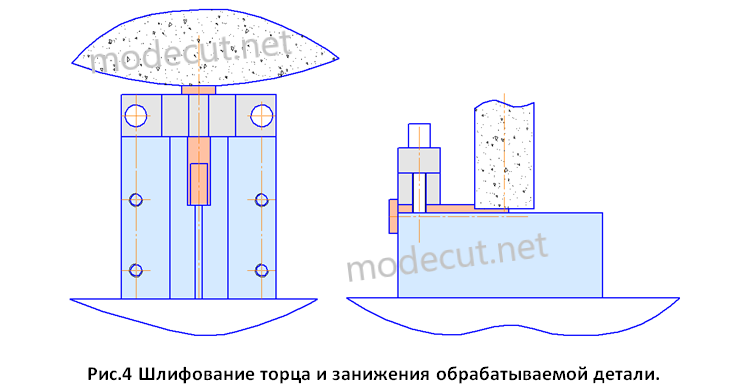

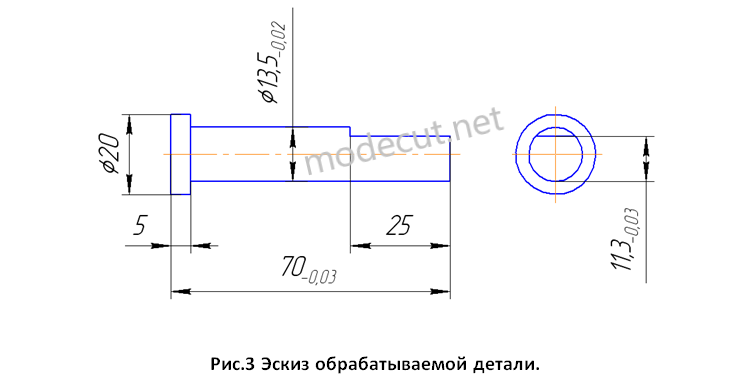

      На магнитном столе плоскошлифовального станка устанавливаем приспособление в вертикальном положении. Затем помещаем шлифуемую деталь в приспособление и фиксируем её положение с помощью прижима и болтов (см. рис.4). Шлифуем торец детали выдерживая размер L=70-0,03. Размер контролируем с помощью микрометра.
      Для шлифования занижения, устанавливаем призму в горизонтальное положение. Если шлифуемое занижение обработано предварительно, то деталь во время установки в приспособление необходимо выставить, так чтобы плоскость занижения была параллельна плоскости стола. Выставить требуемую параллельность можно с помощью штангенрейсмаса. После выставления закрепляем деталь и шлифуем занижение, выдерживая размер 11,3-0,03 (см. рис.4). Контролируем фактический размер, также с помощью микрометра.
