Как шлифовать детали из немагнитных материалов на плоскошлифовальном станке? (Страница 2)

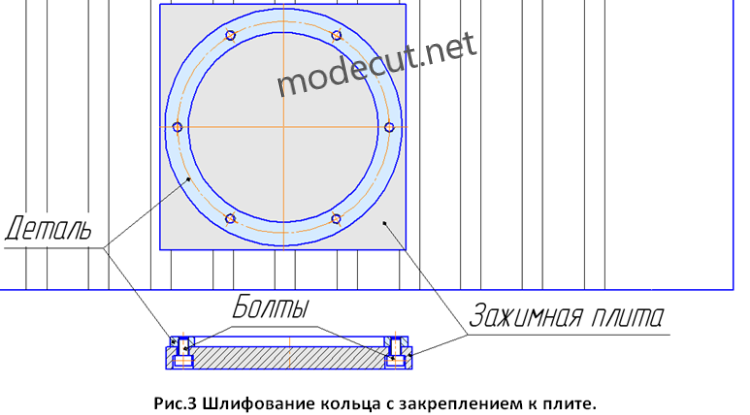

На рисунке 3 изображено шлифуемое кольцо, которое имеет шесть равноудаленных от центра резьбовых отверстий. Кольцо прикручивается болтами к стальной технологической плите. После фиксации технологическая плита примагничивается к плите станка и кольцо шлифуется.

Если на абсолютно круглой детали отсутствуют какие-либо отверстия, и их нельзя сделать технологически, то существует ещё один альтернативный способ её закрепления на станке. Сущность этого способа заключается в фиксации заготовки с помощью расплавленной канифоли. Чтобы не портить магнитную плиту станка заливку детали канифолью можно выполнить на отдельной шлифованной стальной пластине. Перед установкой, деталь и пластину, на которую она ляжет тщательно очищают от грязи, масла и жира. Крупные куски канифоли размельчают и полученную фракцию помещают в посуду. Затем посуду опускают в горячую воду и расплавляют канифоль. Температура плавления канифоли 50-70⁰ С. Далее заготовку устанавливают на плиту и по контуру обливают расплавленной канифолью. Когда канифоль застынет заготовку вместе с плитой можно устанавливать на магнитную плиту станка. В процессе шлифования заготовка обрабатывается на малой глубине резания и рабочей подачи. Процесс шлифования проходит с обильным поливом СОЖ для того, чтобы канифоль не подвергалась нагреву.
