Как шлифовать детали из немагнитных материалов на плоскошлифовальном станке?

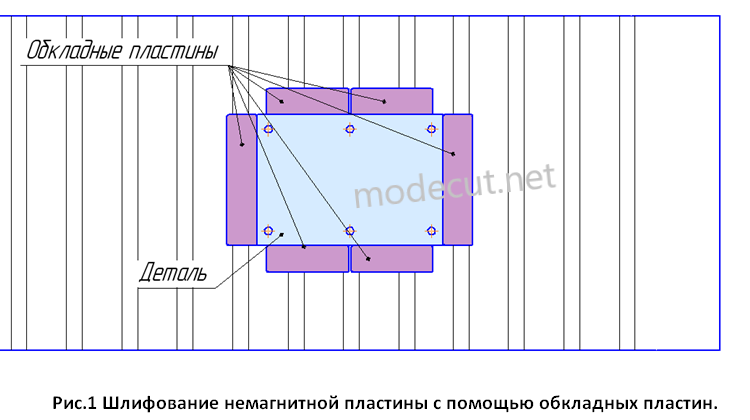

Шлифование деталей изготовленных из немагнитных материалов сопровождается дополнительными трудностями из-за невозможности их прямого крепления к магнитной плите станка. Детали небольших размеров, изготовленных из немагнитных материалов можно шлифовать, закрепив их в обычных лекальных тисках. Более крупные детали могут быть закреплены на столе плоскошлифовального станка с помощью вакуумных столов. Однако на производстве зачастую плоскошлифовальные станки не оснащены такими столами. В этом случае крупные немагнитные заготовки крепятся к обычной магнитной плите станка несколькими технологическими способами. Первый способ это способ фиксации обрабатываемой детали с помощью обкладных пластин. В этом случае заготовку по всем сторонам плотно обкладывают стальными пластинами, которые в свою очередь примагничиваются к плите станка (см. рис.1). Особенно удобно шлифовать таким способом детали, имеющие некруглую форму.

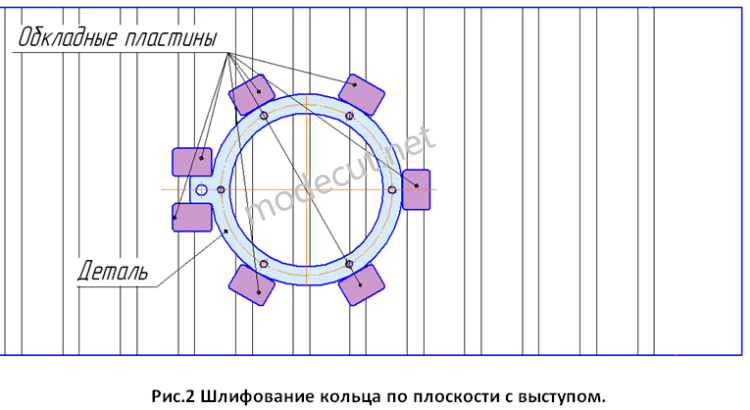

Шлифование круглых заготовок обкладкой пластинами не представляется возможным, так как во время обработки деталь под воздействием шлифовального круга будет проворачиваться вокруг своей оси. Однако стоит отметить, что если на круглой детали есть какой-либо выступ или паз, то шлифование данным способом становиться возможным. К примеру, на рисунке 2 изображена схема обкладки пластинами круглой детали имеющей один выступ. Обкладные пластины, расположенные по наружному диаметру не дадут детали во время шлифования сместиться в какую либо сторону. Две обкладные пластины, расположенные по боковым сторонам выступа лишают возможности детали поворачиваться вокруг своей оси.

Второй способ это способ закрепления немагнитной детали на станке с помощью технологической плиты. Этот способ применяется только в том случае, если на детали расположены отверстия. Также, специально для фиксации, на детали можно сделать несколько резьбовых технологических отверстий, конечно если это не противоречит требованиям, предъявляемым к самой детали.
