Как расшифровать маркировку абразивного круга?
(Страница 3)

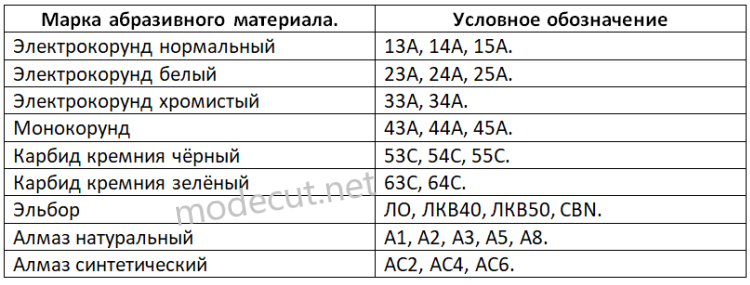

      Маркировка абразивного круга начинается с условного обозначения марки абразивного материала. Основные марки абразивных материалов приведены в таблице.

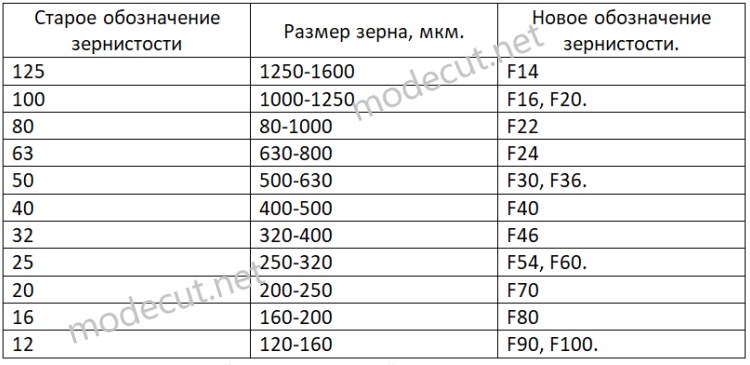

      После обозначения марки абразивного материала идёт обозначение его зернистости, то есть среднего размера абразивных зёрен. В таблице приведены соотношения зернистости по старым и новым стандартам.
      После зернистости идёт маркировка твёрдости круга, которая характеризует способность связки удерживать абразивные зерна от их вырывания в процессе резания. Круги по твёрдости делятся на следующие группы: весьма мягкие ВМ1,ВМ2 (новое обозначение F,G); мягкие М1,М2,М3 (новое обозначение H,I,J); среднемягкие СМ1,СМ2(новое обозначение K,L); средние С1,С2 (новое обозначение M,N); среднетвёрдые СТ1,СТ2 (новое обозначение O,P,Q); твёрдые T1,T2 (новое обозначение R,S); весьма твёрдые ВТ (новое обозначение T,U); чрезвычайно твёрдые ЧТ (новое обозначение W,V,X,Y,Z). Далее в маркировке круга обозначена структура инструмента, которая отображает процентное соотношение объёма абразивного материала в единице объёма материала. Чем больше плотность абразивного материала в круге, тем плотнее структура. Плотная структура круга обозначается цифрами 1;2;3;4, средняя – 5;6;7, открытая – 8;9;10, а высокопористая 11;12. Далее в маркировке круга указывается связка, с помощью которой абразивные зёрна закрепляются в инструменте. Наиболее широко применяются следующие связки: керамическая К (V-новое обозначение), бакелитовая Б (B-новое обозначение); вулканитовая связка В (R-новое обозначение). В конце маркировки круга могут быть буквенно-цифровые обозначения характеризующие класс точности геометрической формы (три класса АА, А и Б), и класс неуравновешенности массы круга (четыре класса 1,2,3,4).
