Как расшифровать маркировку абразивного круга?
(Страница 2)

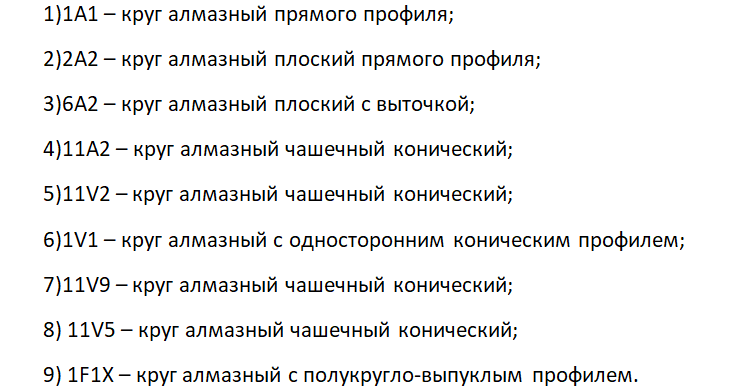

      В обозначении первые цифры (от 1 до 15) характеризуют форму сечения корпуса. Следующие за цифрами буквы (A, AH, B, C, D,DD, E,EE, F, FF, G, GG, H, J, L, LL, M, P, Q, QQ, R, S, V, Y, U.) – обозначают форму сечения абразивного слоя. Последующие буквенно-цифровые индексы обозначают расположение абразивного слоя на корпусе. Условное обозначение форм алмазных и эльборовых кругов, показанных на рисунке 2 следующее:
      Остальные типы кругов можно посмотреть в ГОСТ 24747-90. Пример. Алмазный круг с профилем 11A2 (рис.2 поз.№4). Цифра 11 означает, что круг имеет коническую форму, расположенную под определённым углом. Буква А означает прямую форму сечения абразивного слоя. Цифра 2 показывает, что абразивный слой расположен на торце круга.
      Допустимая окружная скорость круга – это максимальная скорость круга, при которой круг может эксплуатироваться. Допустимая окружная скорость обозначается на круге в м/сек, так как абразивные круги имеют различные габаритные размеры. Зная габаритные размеры абразивного круга и его окружную скорость, можно определить максимальное число оборотов на станке по следующей формуле:
      где n – число оборотов (об/мин); V – допустимая окружная скорость (м/с); D – наружный диаметр абразивного круга (мм).

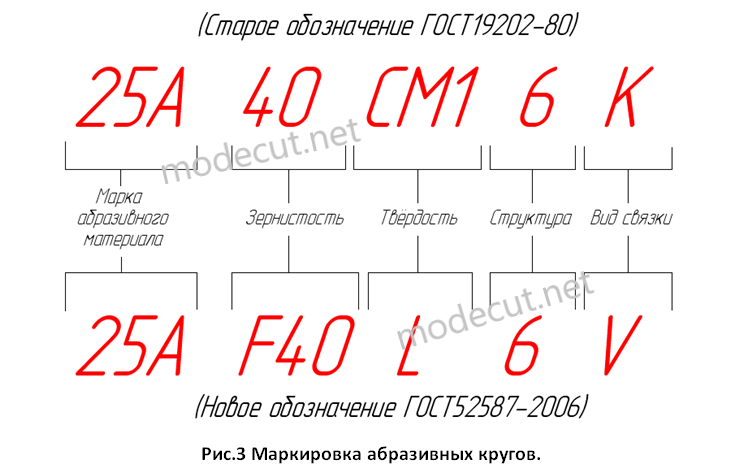

      Маркировка абразивного круга содержит в себе следующие характеристики: марку абразивного материала; зернистость круга; твердость круга; номер структуры и вид связки. Для инструмента диаметром менее 40мм маркировку круга наносят на упаковке. На данный момент производители по-разному маркируют свои круги, используя старые или новые обозначения и исключая некоторые характеристики. Это связано с различными редакциями ГОСТа. Основные отличия в маркировке кругов касаются, обозначений зернистости, твёрдости и вида связки. Приведём примеры расшифровки обозначений шлифовальных кругов (см. рис.3).
