Как определить параметры наладки бесцентрово-шлифовального станка для обработки наружных поверхностей? (Страница 2)

Пусть в данном случае выполняется комбинированное шлифование, то есть на пересечении горизонтальной линии и линии А отмечается точка. Из этой точки пересечения откладывается перпендикуляр на нижнюю шкалу и определяется величина h. В нашем случае h=10,9мм.

Также с помощью данной номограммы, можно определить смещение державки с правящим инструментом “h₀”, которое зависит от положения заготовки в рабочей зоне. Для правильной шарошки ведущего круга имеющего форму гиперболоида вращения правящий инструмент должен быть установлен определенным образом (смещение h₀). Линии контакта правящего инструмента с ведущим кругом должна совпадать с линией контакта заготовки и ведущего круга (см. рис.2). Чтобы найти величину смещения державки сначала определяем соотношение диаметров заготовки и ведущего круга d/D_в.к.. К примеру, пусть диаметр ведущего круга равен D_в.к.=300мм, тогда соотношение диаметров будет равно:

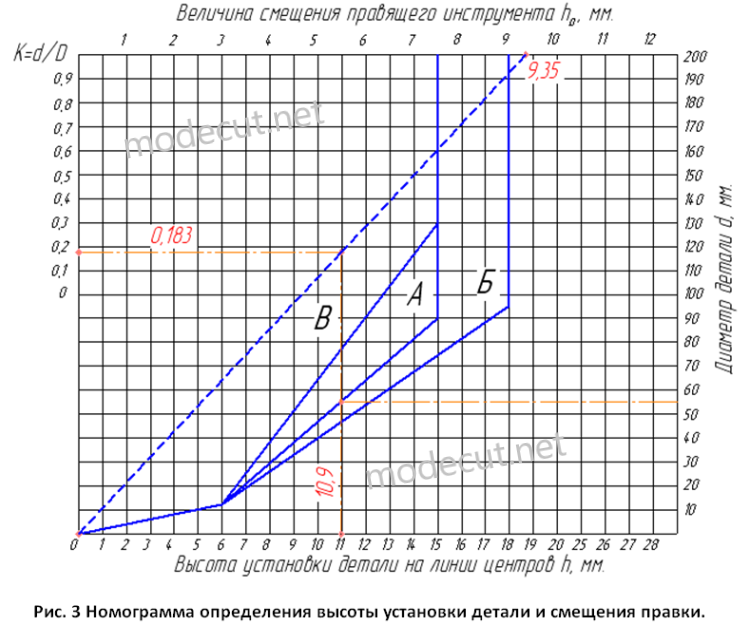

По шкале графика (расположенной слева) отмечаем точку расчетного соотношения диаметров и от неё проводим горизонтальную линию до пересечения с вертикальной линией, проведенной из точки значения величины “h” (см. рис.3). Затем из начала координат (точка 0) через полученную точку пересечения проводим прямую линию до шкалы “h₀”, расположенной сверху. Точка на шкале “h₀” и показывает величину смещения правящего инструмента. В данном случае смещение державки с правящим инструментом h₀=9,35мм. По мере износа круга величина смещения h₀ может быть уменьшена. Смещение державки с правящим инструментом также можно рассчитать по следующей формуле:

где h – расстояние от центра детали до линии центров кругов (мм); d – диаметр заготовки (мм); D_в.к. – диаметр ведущего круга (мм). Так как рабочая поверхность ведущего круга в форме однополостного гиперболоида полностью не обеспечивает контакта заготовки с кругом, то в некоторых случаях (при использовании очень широких кругов) вводят дополнительную корректировку положения правящего инструмента.
