Как правильно выполнить балансировку круга? (Страница 2)

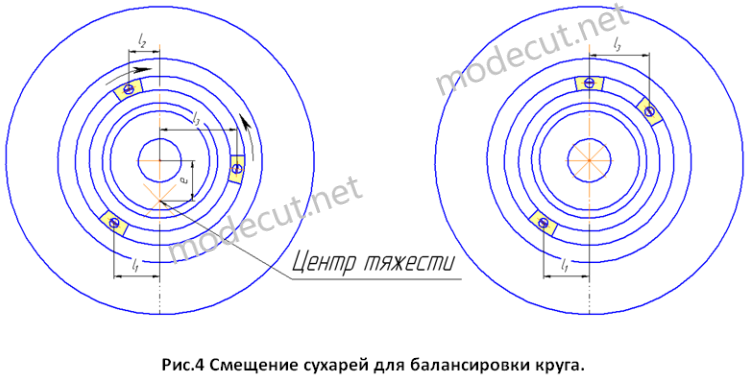

Определив направление смещения центра тяжести круга, рассмотрим положение регулировочных сухарей. Например, регулировочные сухари расположены на фланце, таким образом, как показано на рисунке 4 (слева). Судя по рисунку видно, что центр тяжести круга смещен в вертикальном направлении на величину “e”. В горизонтальной плоскости круг уравновешен текущим положением сухарей. Такое равновесие можно описать следующим соотношением:

где m_лп и m_пп – масса левой и правой части круга; m_c – масса регулировочного сухаря; L₁,L₂ и L₃ – расстояния от центра круга до центров первого, второго, третьего сухарей (мм). Чтобы вернуть центр тяжести в центр шлифовального круга необходимо сдвигать сухари в противоположную сторону от разметочной линии и при этом сохранять равновесие в горизонтальном направлении. В данном примере устанавливаем сухарь 2 напротив разметочной линии (см. рис.4 (справа)). При этом в вертикальной плоскости центр тяжести приблизился к центру круга, но равновесие в горизонтальном направлении было нарушено, так как в левой части уравнения равновесия пропадают значения расстояния от центра и массы второго сухаря. Чтобы вернуть равновесие в горизонтальном направлении и сместить центр тяжести в центр круга сдвигаем сухарь 3 в направлении сухаря 2, как показано на рисунке 4. При этом в горизонтальном направлении равновесие восстановлено за счет уменьшения расстояния “l₃”, а вертикальном направлении центр тяжести сдвигается в центр самого круга. На практике балансировка выполняется до тех пор, пока при установке круга под любым углом и последующем его отпускании, круг не будет менять своего положения и поворачиваться.

После балансировки круг устанавливают на шпиндель станка и подвергают правке. После правки круг повторно подвергается балансировке, так как при первоначальной правке с круга снимается неравномерный слой абразива. После повторной балансировки круг окончательно правят и используют для работы. Во время работы круг постепенно стачивается, и его балансировка может нарушаться. Считается, что после уменьшения диаметра круга на 50-60мм его нужно повторно балансировать. Стоит отметить, что некоторые станки оснащены механизмом автоматической балансировки круга. В этом случае балансировка выполняется автоматически прямо на станке.
