Как правильно выполнить балансировку круга?

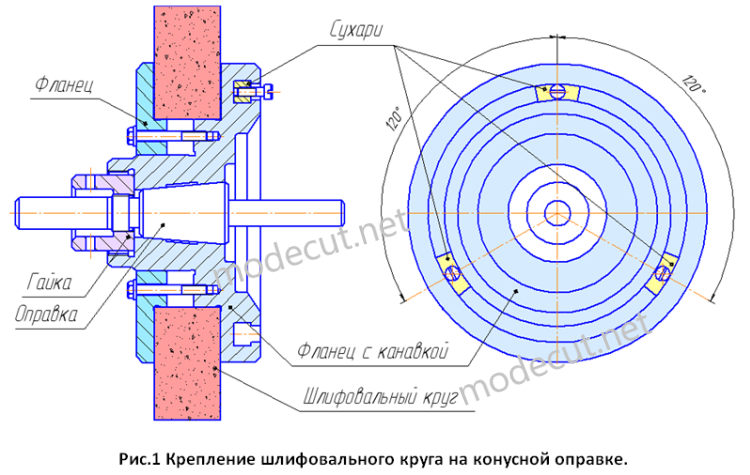

Перед установкой шлифовального круга в сборе с фланцами на шпиндель станка, необходимо собранный узел отбалансировать. Другими словами необходимо совместить фактический центр тяжести собранного круга с центром его вращения. Перед балансировкой собранный круг с фланцами устанавливают на специальную коническую оправку и фиксируют зажимной гайкой (см. рис.1).

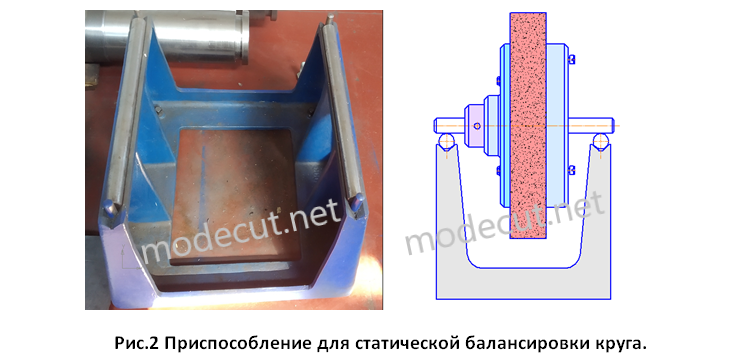

Затем круг в сборе с конической оправкой устанавливают на специальное приспособление, как показано на рисунке 2.

Для уменьшения площади контакта и силы трения направляющие приспособления имеют круглую либо клинообразную форму. Чтобы на результаты балансировки не влиял наклон направляющих, приспособление тщательно выставляют по уровню. Статическая балансировка выполняется с помощью трех специальных сухарей, который перемещаются по кольцевой канавке расположенной на одном из установочных фланцев (см. рис.1).

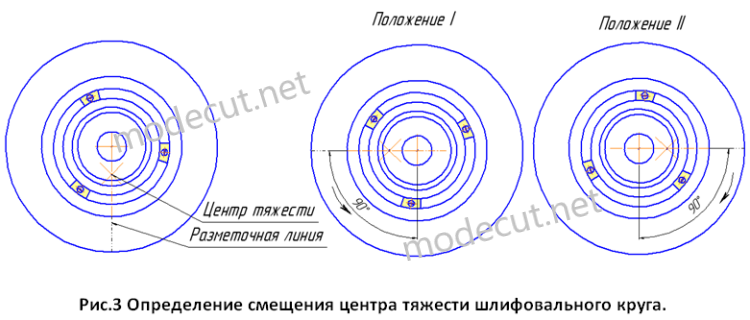

Процесс статической балансировки выполняется в строгом порядке. Вначале для облегчения процесса балансировки круга, выставляют сухари на одинаковом расстоянии друг от друга (между сухарями 120⁰). Такая расстановка отображает положение центра тяжести самого шлифовального круга без учета массы сухарей. Затем устанавливают шлифовальный круг с оправкой на приспособление и легким касанием приводят его во вращение. После полной остановки круга, проводят на нем вертикальную разметочную линию, как изображено на рисунке 3. Эта разметочная линия показывает, в какую сторону смещен фактический центр тяжести у шлифовального круга.

Из-за силы трения, возникающего между конусной оправкой и направляющими приспособления, найденное направление смещения может не совпадать с действительным положением центра тяжести. Для того, чтобы определить точное направление смещения центра тяжести, круг поворачивают на угол 90⁰ в одну сторону (положение I), так чтобы разметочная линия была в горизонтальном положении и отпускают. Круг под действием смещенного центра должен повернуться в первоначальное положение (разметочная линия должна находиться в вертикально положении). Затем проверку положения повторяют снова, но при этом круг уже поворачивают на 90⁰ в другую сторону (положение II см. рис.3). Если во всех случаях проверки шлифовальный круг останавливается так, что разметочная линия находиться строго в вертикальном положении, то положение неуравновешенной массы найдено правильно.
