Зенкерование и развертывание отверстий. Как выбрать припуски под зенкерование и развертывание?
(Страница 2)

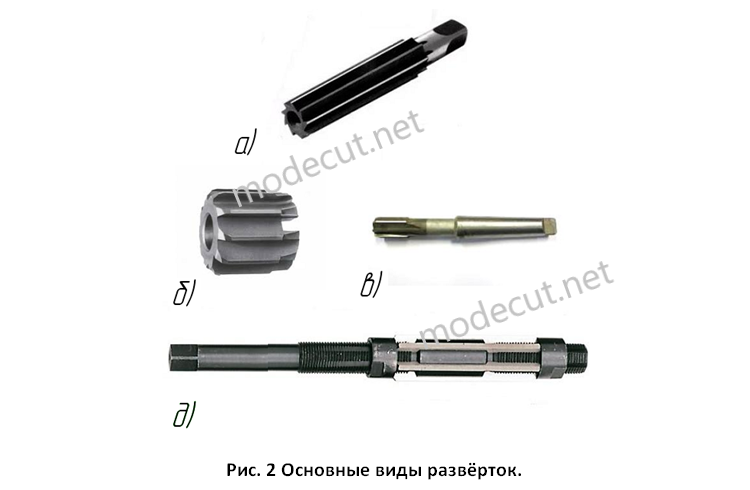

Ручные развертки имеют цилиндрический хвостовик с квадратным профилем на конце, который предназначен для крепления их в воротке (см. рис.2а). Машинные развертки изготавливаются с коническим хвостовиком (см.рис.2в). Насадными развертками обрабатывают отверстия большого диаметра (см. рис.2б). В отличие от цельных разверток, их устанавливают на специальную оправку. Посадочное отверстие насадных разверток является коническим. Регулируемые развертки в отличие от нерегулируемых имеют ряд преимуществ. Они имеют составную конструкцию, которая позволяет раздвигать вставные ножи развертки, тем самым изменяя диаметр (см. рис2г). Регулируемые развертки могут увеличивать диаметр от 0,25 до 0,5мм. Когда вставные ножи затупляются, их просто заново затачивают и регулировкой устанавливают на нужный размер.

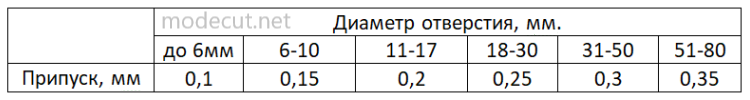

В процессе обработки развертка снимает режущими кромками мельчайшую стружку с внутренней поверхности отверстия. При развертывании важно направить развертку точно по оси отверстия и при этом не допускать её перекосов. Для развертывания отверстий имеющих шпоночный паз, следует использовать развертки с винтовой канавкой. Если разворачивать такие отверстия прямозубыми развёртками, то в процессе резания один зуб попадая в шпоночный паз, не будет участвовать в работе, при этом развертка сместиться немного в сторону и разобьёт диаметр обрабатываемого отверстия. Развертки имеют довольно низкую стойкость, поэтому они используются только в единичном и мелкосерийном производстве. В крупносерийном и массовом производстве вместо развёрток используют протяжки. Припуск на развертывание отверстия после его зенкерования приведены в таблице.

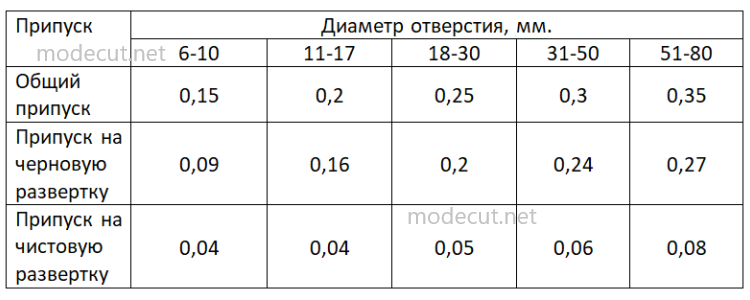

При большем припуске развертка будет работать неравномерно и быстро изнашиваться. Для сбережения развёрток, которые стоят довольно дорого, часто процесс развертывания разбивается на два этапа – черновое и чистовое. Для чернового развертывания используют старые, выработанные развертки, которые были переточены на новый размер. Величины припусков при работе двумя развёртками приведены в таблице ниже.
