Чем отличается зенковка от цековки? (Страница 2)

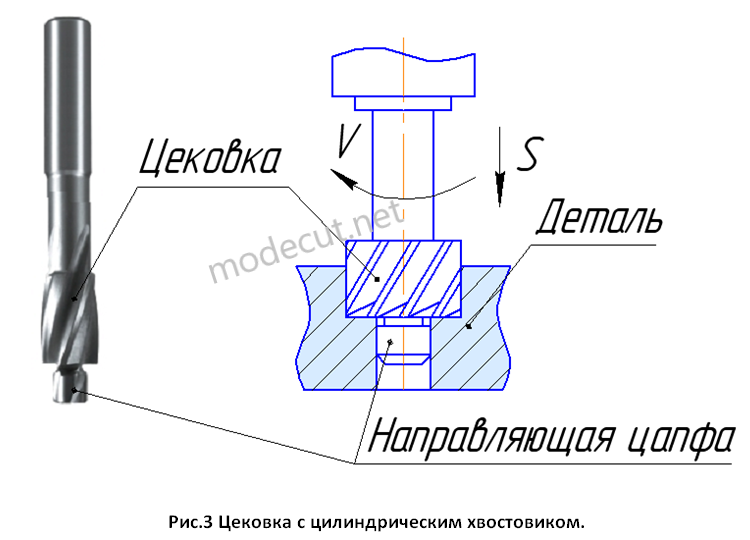

Как и зенковка цековка может быть по конструкции цельной и насадной. Цельная цековка состоит из хвостовика и режущей головки и направляющей цапфы (см. рис.3). Режущая головка цилиндрической формы с четырьмя режущими зубьями на торце. На наружной поверхности режущей головки прорезаны канавки для вывода стружки из зоны резания. В отличие от зенковки, цековка отверстий всегда выполняется с направляющей цапфой. Если цековка насадная, то направляющая цапфа есть на оправке. Некоторые оправки конструктивно имеют сменные направляющие цапфы под разные отверстия.

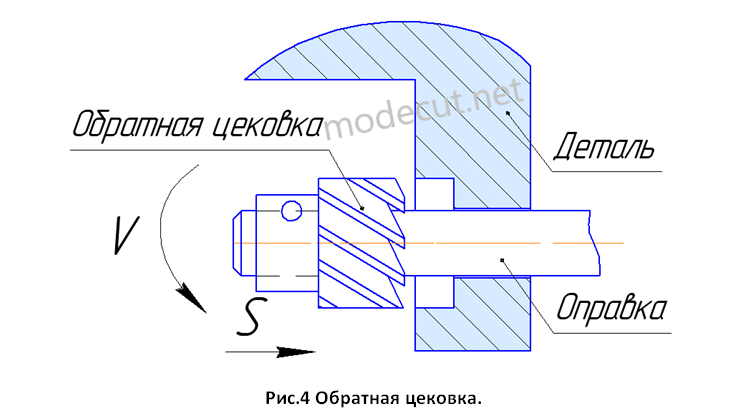

Также стоит отметить, что для получения цилиндрических выточек и торцовых плоскостей, находящихся с обратной стороны детали применяют обратные цековки (см. рис.4). В данном случае оправку выставляют по оси и проводят через отверстие детали. Затем на неё устанавливают насадную обратную цековку, направленную зубьями к шпинделю станка и прорезают нужную цилиндрическую выточку. После получения выточки обратную цековку снимают, а оправку выводят из отверстия.
