Как правильно заточить спиральное сверло? (Страница 2)

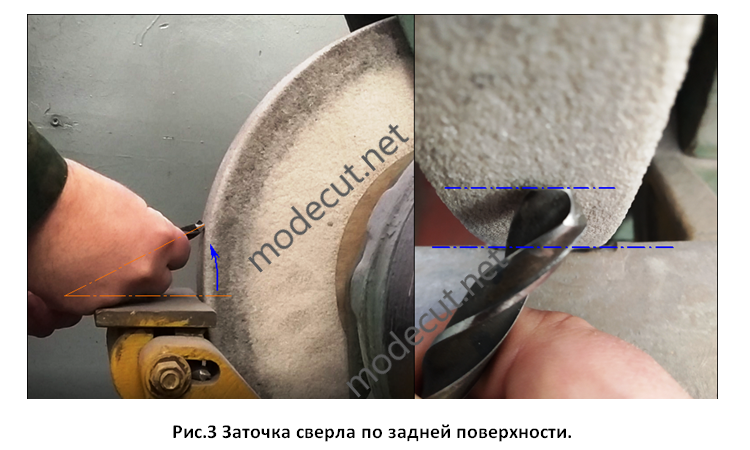

Процесс заточки сверла выполняется в определенной последовательности. Сначала подводим сверло к абразивному кругу до касания с ним. Затем немного прижимаем сверло к кругу и поднимаем режущую кромку, меняя наклон сверла (см. рис.3). При этом усилие прижима сверла к кругу остается постоянной до конца прохода.

Стоит отметить, что на протяжении всей траектории движения заточки задней поверхности, режущая кромка должна оставаться параллельной периферии круга (см. рис.3). Далее отводим сверло в исходное положение и поворачиваем его на 180 градусов для заточки второй задней поверхности. Заточка второй задней поверхности выполняется аналогичным образом. Важно отметить, что усилие прижима во время заточки двух задних поверхностей должно быть одинаковым.

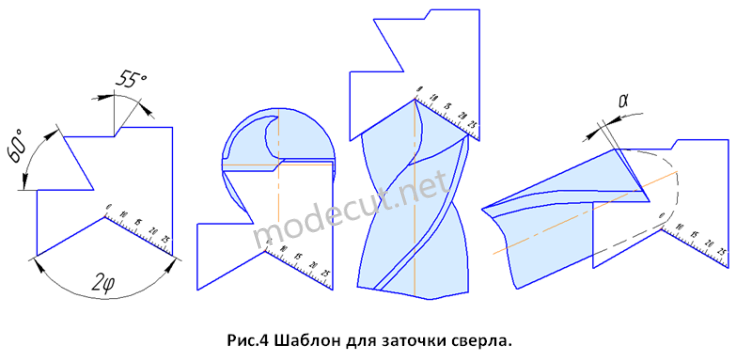

Правильность заточки сверла лучше всего контролировать специальным шаблоном, который можно вручную изготовить из листового металла. На рисунке 4 изображен эскиз такого шаблона.

С помощью данного шаблона можно проверить угол при вершине сверла, длины режущих кромок сверла (по миллиметровой шкале), угол наклона задней поверхности, а также угол наклона поперечной кромки ω=55⁰.
