Как просверлить в детали неполные отверстия?
(Страница 2)

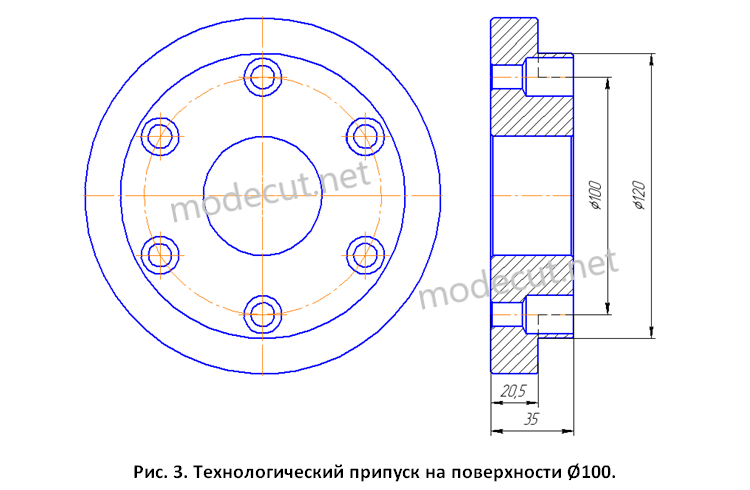

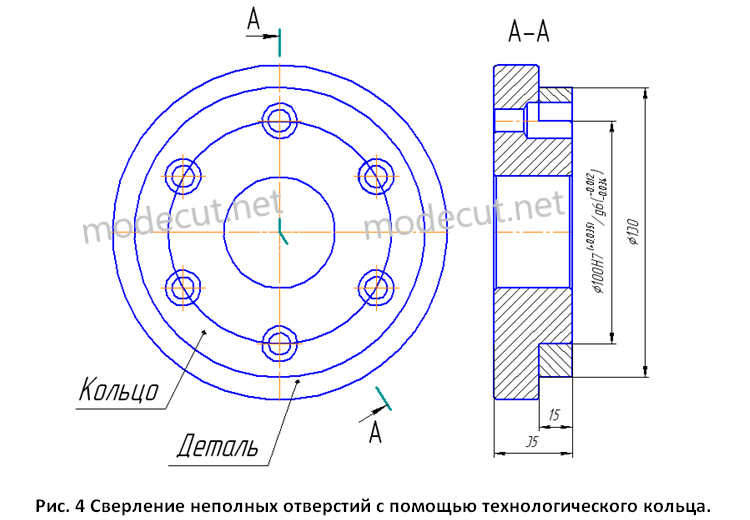

Если же деталь уже обработана полностью, то можно воспользоваться вторым способом. Суть второго способа заключается в том, чтобы изготовить технологическое кольцо с небольшим зазором и установить его на поверхность Ø100, как показано на рисунке 4.
На рисунке 4 посадка на поверхности Ø100H7/g6 изображена формально. На практике, перед изготовлением технологического кольца замеряем микрометром на детали фактический размер поверхности Ø100. Затем изготавливаем технологическое кольцо с зазором 0,03…0,05мм и устанавливаем его на деталь. Далее устанавливаем деталь с кольцом на стол сверлильного станка, прижимаем прихватом и сверлим по разметке необходимые отверстия. После сверления отверстий аккуратно выбиваем с детали технологическое кольцо и притупляем острые кромки на неполных отверстиях.
