Как просверлить квадратное отверстие? (Страница 2)

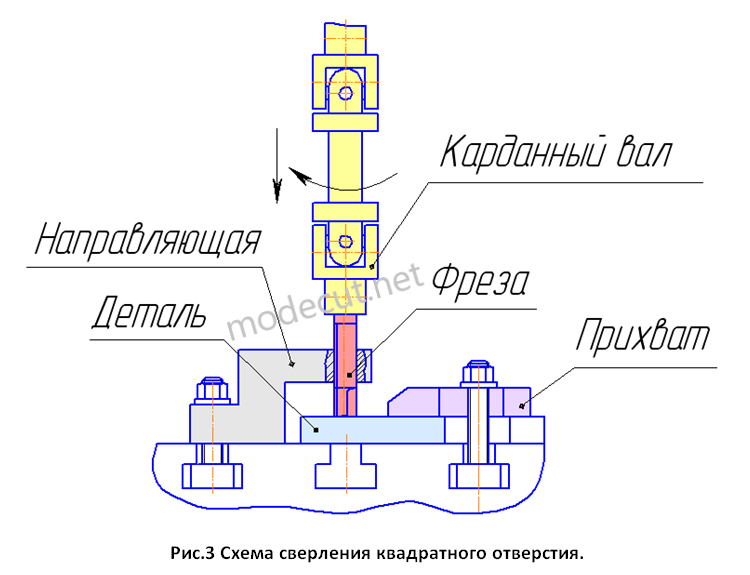

Для наглядности процесса обработки на рисунке 3 изображена простейшая схема сверления квадратного отверстия. На рисунке фреза закреплена в шпинделе сверлильного станка с помощью карданного вала, который выполняет роль плавающего зажима. Во время сверления фреза вращается и проходит через квадратное отверстие направляющей плиты, которое дополнительно задает радиальное движение (по кривой, состоящей из дуг эллипсов) фрезы. Обрабатываемая деталь находиться под направляющей и закреплена на столе с помощью прижима.

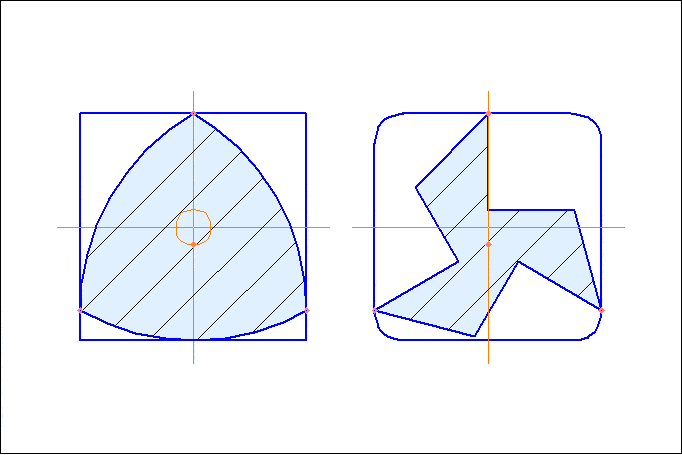

На рисунке 4 показана траектория движения треугольной части фрезы в квадратном отверстии направляющей плиты, а также траектория движения режущей части фрезы в обрабатываемой детали.
