Как выполнить расточку отверстий расположенных под углом? (Страница 2)

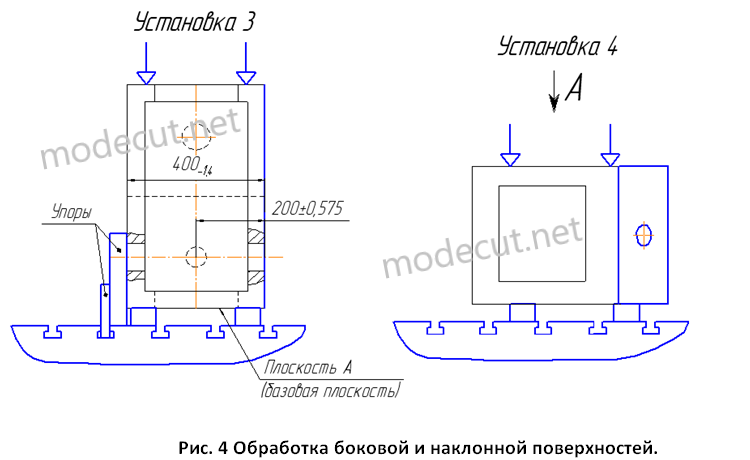

Устанавливаем корпус на плоскость А, прижимая его фрезерованной боковой стенкой к упорам вставленным в паз стола (см. рис.4 (установка 3)). Фрезеруем вторую боковую поверхность, выдерживая размеры 200±0,575; 400_-1,4.

Затем устанавливаем корпус на боковую стенку, и с помощью индикатора довольно точно (по двум осям), выставляем его по обработанной лицевой поверхности (см. рис.4 и рис.5 (установка 4)).

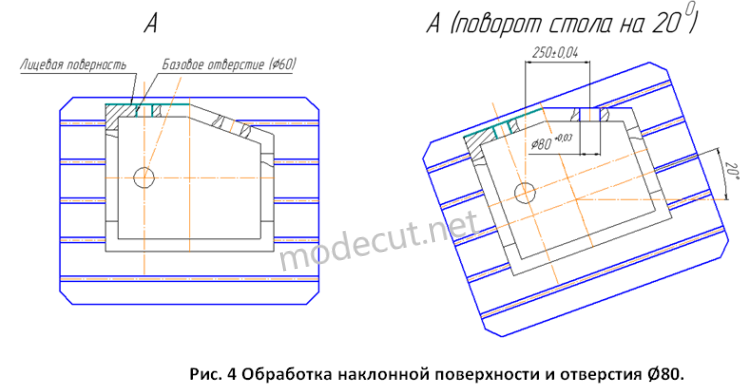

Далее с помощью индикатора обкатываемся по расточенному отверстию Ø60^+0,03, (базовое отверстие) и устанавливаем ось шпинделя станка по его центру. Установив шпиндель по оси отверстия, поворачиваем стол станка на 20⁰ и перемещаем по оси Х на длину L=250±0,04. После всех передвижений стола ось шпинделя станка находиться по центру наклонного отверстия (см. рис.4). Производим сначала расточку отверстия Ø80^+0,03, выдерживая размер 200±0,575, а затем фрезеровку наклонной поверхности до чистоты.
