Как пользоваться оптическим центроискателем?
(Страница 2)

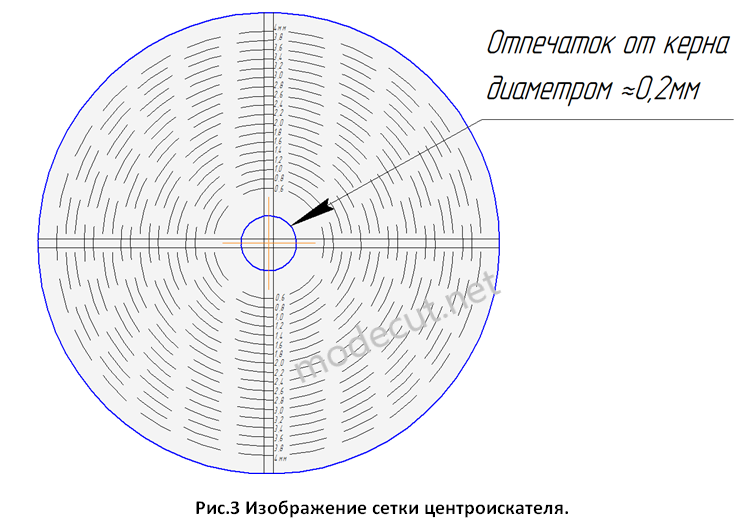

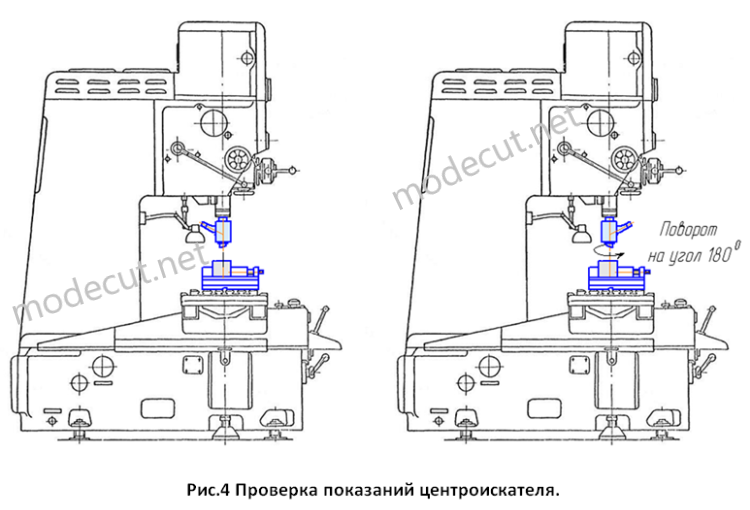

      Перемещая стол станка с закреплённой деталью, достигаем ровного расположения отпечатка по центру сетки окуляра, как показано на рисунке 3. Это говорит о том, что ось вращения шпинделя в данный момент совпадает с центром отпечатка нанесённого на поверхности детали, при условии, что центроискатель выставлен правильно! Для контроля правильности показаний центроискателя достаточно повернуть центроискатель на 1800 (см. рис.4) и снова взглянуть на сетку окуляра. Если после поворота расположение отпечатка на сетке остается неизменным, значит центроискатель выставлен правильно. Если же наблюдается смещение отпечатка, то прибор нужно регулировать. Регулировка выполняется смещением линзы объектива или сетки окуляра с помощью специальных винтов. Правильность показаний центроискателя также можно проверить с помощью специального визирного угольника, который также входит в комплект.

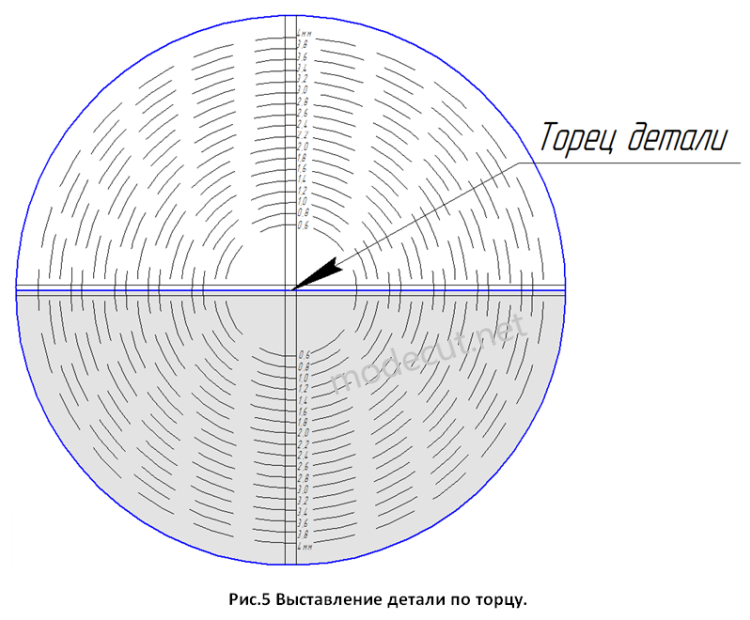

      Для отсчёта нужного размера от торца детали, подводим стол с закреплённой деталью до тех пор, пока на сетке окуляра край детали не будет проходить посередине параллельных линий (см. рис.5). В таком положении ось вращения шпинделя станка лежит на боковой плоскости детали. После данного совмещения обнуляем индикацию станка и перемещаем стол на необходимый нам размер.
