Как с помощью механического центроискателя совместить ось детали с осью шпинделя станка?
(Страница 2)



      Далее положение корпуса на направляющей планке фиксируется зажимным винтом, а шпиндель станка медленно поворачивается на один полный оборот, при этом обязательно нужно считывать показания индикатора в четырех точках отверстия (через каждые 900). По полученным значениям (в четырех точках) легко определить текущее положение (смещение) центра отверстия детали относительно центра вращения шпинделя. Перемещаем стол станка по двум осям и выставляем положение детали до тех пор, пока индикатор центроискателя не будет показывать одно и то же значение во всех четырех точках отверстия.

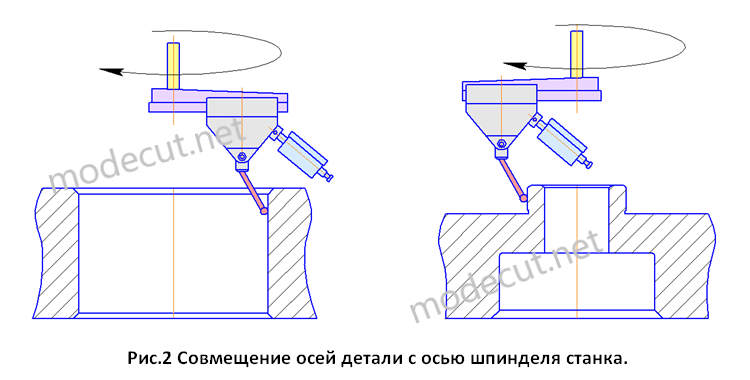

      Совмещение оси наружной поверхности с осью вращения шпинделя выполняется аналогичным образом за исключением одного момента. У центроискателя, изображенного на рисунке 1, мерительный щуп отклоняется только в одну сторону. Для выставления детали по наружной поверхности нужно снять корпус с направляющей планки, перевернуть его и установить обратно (см. рис.2). Центроискатели более сложной конструкции оснащены механизмом, позволяющим мерительному щупу отклоняться в обе стороны. Переключение направления отклонения мерительного щупа производят рычажком, установленным на корпусе центроискателя.
