Каким диаметром сверлить отверстие под нарезку резьбы?
(Страница 2)

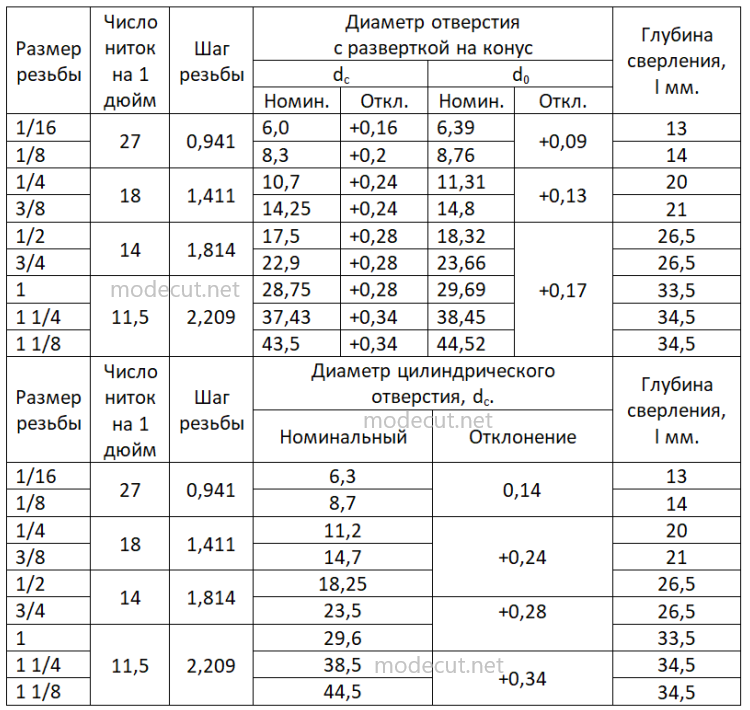

      Для получения геометрически правильного профиля конической резьбы необходимо, чтобы предварительно просверленное отверстие также было коническим. Для этого необходимо использовать специальный режущий инструмент, имеющий нужную конусность (конусность 1:16). Однако в случае отсутствия такого инструмента отверстие под нарезку дюймовой резьбы может быть цилиндрическим, что также допустимо (см. рис.1). Размеры и предельные отклонения конических и цилиндрических отверстий под нарезку дюймовой конической резьбы в зависимости от их номинального размера приведены в таблице.

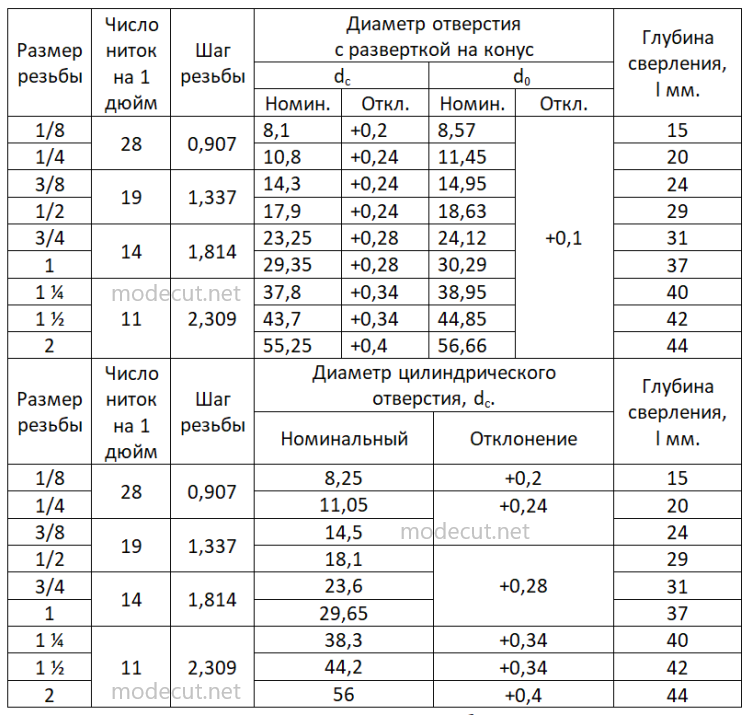

      Трубная коническая резьба (ГОСТ 21350-75 (R)). Отверстие, просверленное под нарезку трубной конической резьбы (также как и дюймовой) может быть коническим с конусностью 1:16 или иметь цилиндрическую форму, как показано на рисунке 1. Размеры конических и цилиндрических отверстий, а также их предельные отклонения в зависимости от номинального размера трубной конической резьбы приведены в таблице.
      Стоит отметить, что приведенные в статье табличные справочные данные можно скачать, перейдя по ссылке.
